Mitsubishi MC Protocol sürücüsü

MELSEC-Q / L, iQ-R ve iQ-F PLC'lere MC Protocol (3E çerçevesi, Ethernet) ile bağlanıp aygıt adresleriyle (D100, M10, X1F) okumak ve yazmak.

Ne zaman kullanılır

MC Protocol sürücüsü, Mitsubishi MELSEC-Q / L, iQ-R ve iQ-F (FX5U) PLC'lerle Ethernet üzerinden 3E çerçevesi ile konuşur (TCP, varsayılan port 5007). Adres, aygıt harfi ve numaradan oluşur: D100, M10, X1F. Seri (FX / A protokolü) bağlantı ve 1E / 4E çerçeveleri desteklenmez.

PLC tarafında ön koşullar

• PLC'nin Ethernet ayarında MC Protocol (SLMP) için bir TCP bağlantısı açılmış olmalı; bağlantıdaki port numarası Studio'daki Port ile aynıdır.
• Veri kodu (Communication Data Code) PLC'de Binary mi ASCII mı seçildiyse Studio'daki Veri kodu da aynı olmalı. Uyuşmazlıkta sürücü bunu iletiyle bildirir.
• PLC RUN durumundayken yazmak için Ethernet ayarında Enable online change açık olmalı; kapalıysa yazma reddedilir.
• PLC uzak şifreyle kilitliyse erişilemez.

Bağlantı kurma

1. Bağlantı ekleyin

   Bağlantılar bölümünde Ekle, sürücü Mitsubishi MC Protocol; IP adresini yazın, portu PLC'deki bağlantıyla eşleştirin (varsayılan 5007).

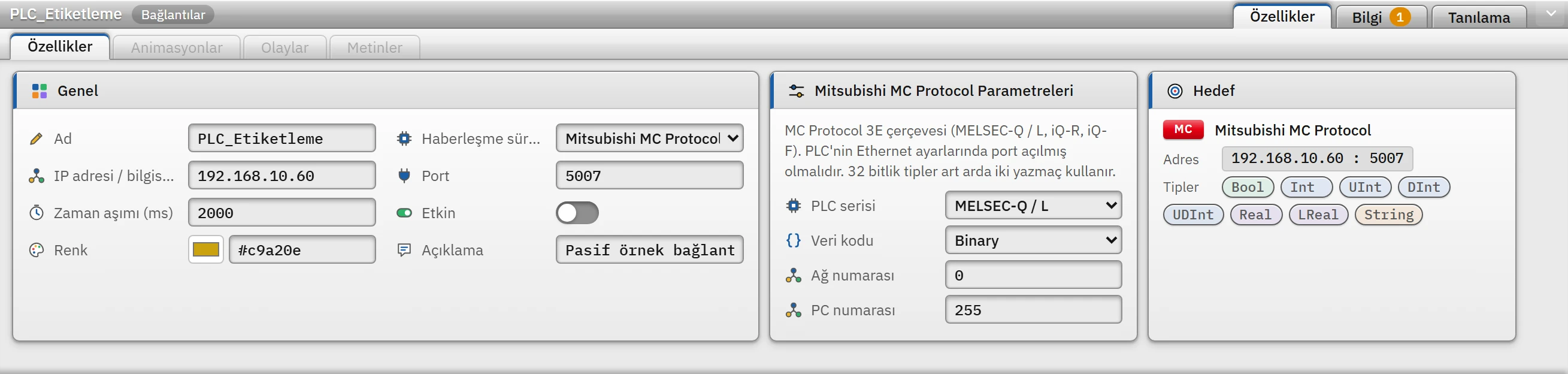

2. Parametreleri girin



   PLC serisi

   MELSEC-Q / L (varsayılan), MELSEC iQ-R ya da MELSEC iQ-F (FX5U). iQ-F serisinde X / Y numaraları sekizlik, diğerlerinde onaltılık yazılır.

   Veri kodu

   Binary (varsayılan) ya da ASCII; PLC ayarıyla aynı olmalı.

   Ağ numarası

   0 – 239. 0 = doğrudan bağlı PLC.

   PC numarası

   0 – 255. 255 = doğrudan bağlı PLC.

3. Tag ekleyin

   Adres olarak aygıt ve numarayı yazın (Tag adresleri).

Aygıtlar ve adresler

• D100.5: word aygıtının biti (0 – F onaltılık); Bool tag için kullanılır. Bit aygıtlarına ayrıca bit numarası yazılmaz.
• Bool tag bit aygıtına (M, X, Y …) ya da word biti adresine bağlanır; sayısal tipler word aygıtı ister.
• SB10 gibi belirsiz yazımlarda önce iki harfli aygıt (SB) denenir.
• Int / UInt 1 word, DInt / UDInt / Real 2 word (düşük word önce), LReal 4 word kaplar. String her word'de 2 karakter tutar (word'ün düşük baytı ilk karakter); Uzunluk varsayılan 32, en çok 254.
• Aygıt numarasının üst sınırı seriye ve veri koduna göre değişir; çok büyük numara Studio'da Aygıt numarası bu çerçevenin taşıyabildiğinden büyük iletisiyle reddedilir.

Okuma ve yazma

• Aynı aygıttaki yakın tag'ler tek istekte okunur: word biriminde en çok 960, bit biriminde en çok 3584 nokta (ASCII kodunda yarısı); aradaki en çok 32 word (bitte 256) boşluk birleştirilir.
• PLC bir bloğu reddederse (aygıt aralığın dışında) blok tag tag okunur; yalnızca sorunlu tag hata alır.
• Word'ün biti yazılırken word okunur, bit değiştirilir ve geri yazılır.

Sürücü başvurusu

Mitsubishi MC Protocol

MC Protocol 3E çerçevesi (MELSEC-Q / L, iQ-R, iQ-F). PLC'nin Ethernet ayarlarında port açılmış olmalıdır. 32 bitlik tipler art arda iki yazmaç kullanır.

Sürücü kimliği

mc (proje dosyasındaki ad)

Bağlantı

IP adresi / bilgisayar adı ve port gerekir (varsayılan port 5007)

Veri tipleri

Bool Int UInt DInt UDInt Real LReal String

Bağlantı parametreleri

Bağlantı seçiliyken Denetçi penceresinde görünür.

Adres biçimleri

Örnek adresler

Sık hatalar

Her satırın başındaki işaret, iletinin Live'da nerede görüneceğini söyler: [bağlantı] sistem menüsünün Bağlantılar bölümünde; [yazma] yazmayı yapan operatöre bildirim penceresinde; [Studio] Studio'daki adres hücresinde görünür. [tag] okuma sırasındaki tag hatasıdır: tag kalitesiz kalır, iletinin metni bu sürümde Live'da gösterilmez (Tag hataları); metni nedeni anlamak için okuyun.

Sınırlar
