Ölçekleme ve kalite

PLC'den gelen ham sayıyı (ör. 0 – 27648) mühendislik birimine çeviren doğrusal ölçekleme, kalitesiz tag için yedek değer, dahili tag kalıcılığı ve alt / üst sınırın Live'daki etkisi.

Ne zaman gerekir

Analog girişler PLC'de çoğunlukla ham bir sayı olarak durur: Siemens'te 0 – 27648 aralığı gibi. Operatör bu sayıyı değil, °C, bar ya da % görmelidir. HMI Tag'leri bölümünün Ölçekleme ve Kalite sekmesi bu çeviriyi tag düzeyinde, bir kez yapar. Aynı sekme kalitesiz tag için yedek değeri ve dahili tag'in kalıcılığını da ayarlar.

123456

1. Ölçekleme — açıkken ham değer mühendislik değerine çevrilir.
2. Ham alt / üst — sürücünün verdiği sayının uçları.
3. Mühendislik alt / üst — bu uçlara karşılık gelen gerçek değerler.
4. Yedek değer — tag kalitesizken nesnelerin göstereceği değer.
5. Kalıcı — yalnızca dahili tag.

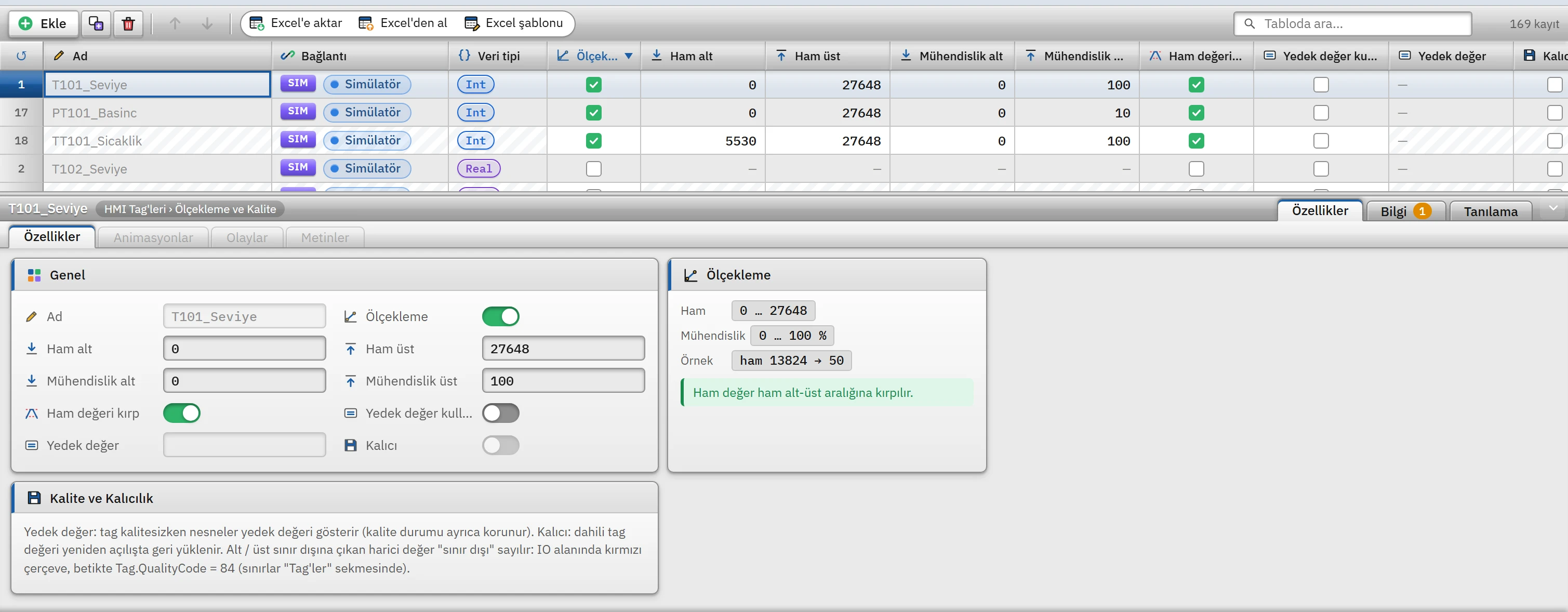

6. Ölçekleme özeti — ham ve mühendislik aralıkları ile örnek bir dönüşüm.

Sekmenin satırları Tag'ler sekmesindeki tag'lerdir. Bu sekmede tag eklenmez ve silinmez (Bu sekmede tag eklenemez / çoğaltılamaz); ekleme ve silme Tag'ler sekmesinde yapılır. Ad, Bağlantı ve Veri tipi kolonları yalnızca bilgidir.

Doğrusal ölçekleme

1. Ölçeklemeyi açın

   Tag satırında Ölçekleme kutusunu işaretleyin. Boş alanlar varsayılanlarla dolar: Ham alt 0, Ham üst 27648, Mühendislik alt 0, Mühendislik üst 100.

2. Aralıkları girin

   Ham alt / üst, sürücünün verdiği sayının uçlarıdır; mühendislik alt / üst, bu uçlara karşılık gelen gerçek değerlerdir. Mühendislik üst, alttan küçük olabilir (ters ölçek).

3. İsteğe bağlı: kırpma

   Ham değeri kırp açıksa ham değer ham alt-üst aralığına sıkıştırılır; sensör kopması ya da taşma sayıları mühendislik aralığının dışına çıkmaz. Kapalıysa (varsayılan) doğru aralığın dışına uzar.

Çeviri formülü: mühendislik = müh. alt + (ham − ham alt) × (müh. üst − müh. alt) / (ham üst − ham alt). Örnek: ham 0 – 27648 → 0 – 100 için ham 13824 değeri 50 olur. Tanıtım projesinde T101_Seviye bu ayarla % seviyesi, TT101_Sicaklik ham 5530 – 27648 değerini (4 – 20 mA analog giriş) 0 – 100 °C yapar.

• Yalnızca harici ve sayısal tag'de uygulanır. Dahili tag'de değer zaten mühendislik birimindedir (kutu kilitlidir); tip ya da bağlantı sonradan bu koşulları bozarsa ölçekleme kendiliğinden kapanır. Simülatör bağlantısı harici sayılır; simülatör sinyali ham değer kabul edilir.
• Her yer mühendislik değerini görür. Nesneler, trend ve arşiv, alarm, rapor, betikler ve tarayıcıdan izleme tag'in ölçeklenmiş değerini kullanır; hiçbirinde ayrıca ölçekleme gerekmez. Tag'in Alt / Üst sınır değerleri de mühendislik birimindedir. Ölçekli tag'in değeri ondalık olabilir; ham değer tag'in veri tipinde (ör. Int) yuvarlanarak okunur.
• Yazarken ters ölçekleme. Operatörün yazdığı mühendislik değeri ham değere çevrilip PLC'ye gönderilir; tam sayı tiplerinde yuvarlanır. Ham değer tipin aralığına sığmazsa yazma reddedilir: Tag_Adi: değer ham aralığın dışına çıkıyor: ham değer 40000, izin verilen aralık -32768 … 32767.
• Geçersiz tanım uygulanmaz. Ham alt = ham üst ya da mühendislik alt = üst ise ya da sayılardan biri eksikse Live ölçeklemeyi uygulamaz, ham değer aynen görünür; Projeyi denetle bunları hata olarak bildirir (ham alt / üst, tipin aralığının dışındaysa da).

Yedek değer ve kalite

Bir PLC tag'inin değeri şu durumlarda kalitesizdir: bağlantı kopuk, henüz hiç okunmadı ya da okuma hatası var. Dahili ve simülatör tag'leri değer yazıldığı sürece iyidir.

• Kalitesiz tag'e bağlı nesne soluk ve gri çizilir; sayısal alan #### gösterir.
• Yedek değer kullan açıksa nesneler ve betikler #### yerine Yedek değer'i görür (mühendislik biriminde; Bool için 0 / 1; metin için metin). Kalite bayrağı ayrıca korunur: nesne yine soluk çizilir, betikte kalite kötü kalır.
• Alarm hesabı, arşiv ve raporlar yedek değeri görmez; kalitesiz tag'i zaten atlarlar. Kalite iyileşince gerçek değer görünür.
• Yedek değer boşsa Projeyi denetle hata verir ("####" gösterilmeye devam eder); değer tag'in tipine uymuyorsa yine hatadır. Dahili ve simülatör tag'inde yedek değer hiç kullanılmaz (uyarı verilir).

Betiklerde kalite kodu

VBScript'te tag.QualityCode, Python'da tag.quality, C'de GetTagFloatStateQC(…) gibi …StateQC işlevlerinin kalite çıkışı bu kodları verir. C'de ayrıca durum bitleri döner: 0x0001 bağlantı yok, 0x0080 ilk değer bekleniyor, 0x0200 adres hatası, 0x0400 tag yok.

Alt ve üst sınırlar

Tag'ler sekmesindeki Alt sınır ve Üst sınır iki iş yapar:

• Yazmayı sınırlar. Operatör ya da betik aralığın dışında değer yazarsa yazma reddedilir ve bildirim penceresi şunu söyler: Tag_Adi: değer alt sınırdan (0) küçük olamaz. / … üst sınırdan (100) büyük olamaz.
• Okunan değeri işaretler. PLC'den gelen kaliteli değer aralığın dışına çıkarsa tag sınır dışı sayılır: nesnenin değer bağlaması bu tag'e bağlıysa G/Ç alanı gibi çerçeveli nesnede kırmızı çerçeve çizilir ve betikte kalite 84 olur. Değer yine kullanılır; alarm ve trend bu değeri alır.

Kalıcı dahili tag

Kalıcı kutusu yalnızca dahili tag'de açılır (harici tag'de kilitli; harici tag'in değeri her açılışta cihazdan okunur). Kalıcı tag'in değeri değiştikçe (en çok 2 sn'de bir toplu) kaydedilir ve Live yeniden açılınca geri yüklenir; programı kapatırken bekleyen değişiklik de yazılır. Başlangıç değeri yalnızca ilk açılışta, kayıt henüz yokken kullanılır.

• Değerler Live bilgisayarında projenin veri klasöründe (<Proje adı>.veri\depo\tag_kalici.json) tag kimliğiyle tutulur; tag silinmişse, kalıcılığı kapatılmışsa ya da kayıt tag'in türüne ya da sınırlarına uymuyorsa yok sayılır ve başlangıç değeri kullanılır.
• Reçete adı, sayaç, son vardiya gibi elektrik kesilince kaybolmaması gereken değerler için kullanın.
• Tarayıcıdan izleme kipinde kalıcılık çalışmaz.
