Alarmları tanımlama

5 dk okumaAlarmlar

HMI Alarmları bölümünde dijital ve analog alarmları, alarm sınıflarını tanımlama; her kolonun Live'daki etkisi.

Alarm tanımları HMI Alarmları bölümündedir ve üç sekmeden oluşur: Dijital Alarmlar, Analog Alarmlar ve Alarm Sınıfları. Tablolar tüm tablo editörleriyle aynı biçimde çalışır (satır ekleme, hücre düzenleme, Excel; bkz. Tablo editörü). Alarmların Live'daki işleyişi için Alarm sistemi konusuna bakın.

Dijital alarm tanımlama

Dijital alarm, bir tag'in belirli bir biti istediğiniz değere gelince oluşur. Önce tetik tag'inin HMI Tag'leri tablosunda tanımlı olması gerekir.

Sekmeyi açın
Proje gezgininde HMI Alarmları'nı açın, Dijital Alarmlar sekmesini seçin ve Ekle düğmesine basın. Yeni satıra, tablodaki en büyük numaranın bir fazlası No olarak verilir.
Metni yazın
Alarm metni operatörün göreceği iletidir. Kısa ve olayı anlatan bir metin yazın (örnek: Transfer Pompası P-103 arızası).
Sınıfı seçin
Alarm sınıfı alarmın rengini, onay isteyip istemediğini ve günlüğe yazılıp yazılmayacağını belirler.
Tetik tag'ini ve biti seçin
Tetik tag'i listesinden tag'i, Bit alanından tag içindeki bit numarasını (0 – 31), Tetik alanından 1 olunca ya da 0 olunca seçeneğini belirleyin.
İsteğe bağlı alanları doldurun
Öncelik, Hata yeri, Onay tag'ı ve Yardım metni aşağıdaki tabloda açıklanmıştır.
Denetleyin
F7 ile Projeyi denetleyin; alarm satırı sorunluysa Sorunlar listesinde görünür (bkz. Projeyi denetle).

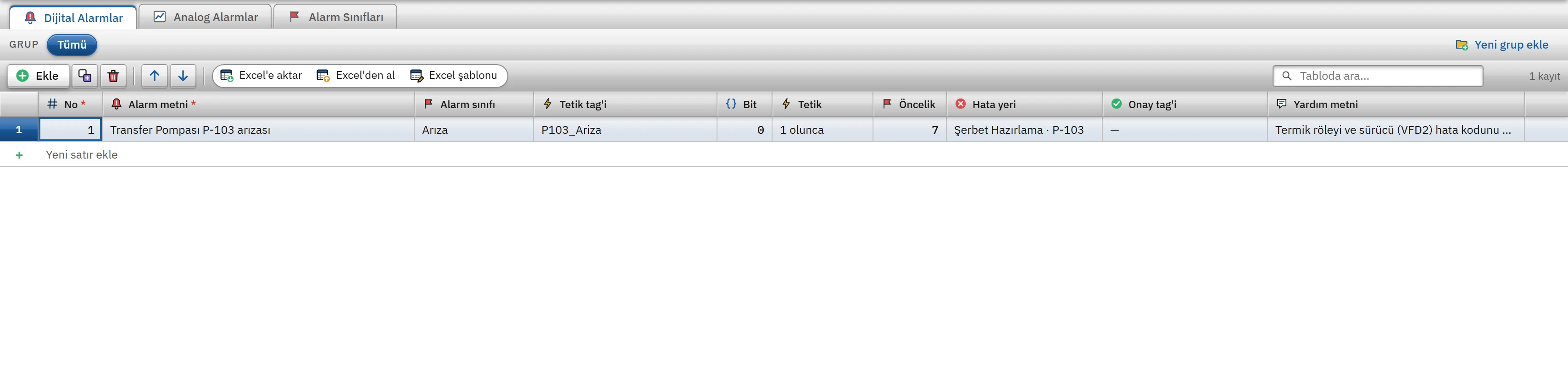

Dijital Alarmlar tablosu: Tanıtım projesindeki P-103 pompa arıza alarmı.

Analog alarm tanımlama

Analog alarm, sayısal bir tag'in değerini bir sınırla karşılaştırır. Adımlar dijital alarmla aynıdır; Analog Alarmlar sekmesinde İzlenen tag, Koşul, Sınır değeri, Histerezis ve Gecikme (sn) alanlarını doldurursunuz. İzlenen tag Bool, metin ya da DateTime tipinde olamaz.

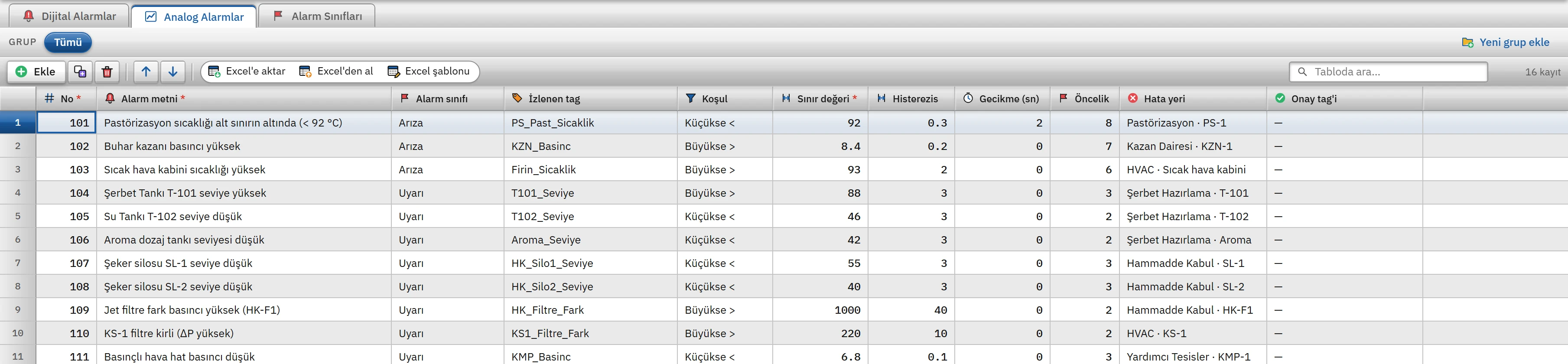

Analog Alarmlar tablosu: koşul, sınır, histerezis ve gecikme kolonları.

Koşul, histerezis ve gecikme nasıl çalışır

Koşul: Büyükse >, Büyük eşit ≥, Küçükse <, Küçük eşit ≤, Eşitse =, Farklıysa ≠.
Histerezis, alarm geldikten sonra uygulanır: > ve ≥ koşullarında alarm, değer sınır − histerezis değerinin altına inince gider; < ve ≤ koşullarında sınır + histerezis değerinin üstüne çıkınca gider. Değer sınır çevresinde titrerken alarmın sürekli gelip gitmesini önler. = ve ≠ koşullarında histerezis etkisizdir.
Gecikme (sn): koşul bu süre boyunca kesintisiz sağlanmazsa alarm gelmez; süre dolmadan koşul kalkarsa sayaç sıfırlanır. En çok 3600 sn. Dijital alarmda gecikme yoktur.

Alarm kolonları

Kolon	Dijital	Analog	Açıklama
No	evet	evet	Alarm numarası (1 – 999999). Aynı tabloda benzersiz olmalıdır; Excel içe aktarmada eşleme anahtarıdır. Live'da alarm listesinde ve günlükte görünür.
Alarm metni	evet	evet	Operatörün gördüğü ileti (zorunlu).
Alarm sınıfı	evet	evet	Alarm Sınıfları tablosundaki bir sınıf.
Tetik tag'i / İzlenen tag	evet	evet	Seçilmezse alarm hiç oluşmaz (Sorunlar uyarır). Dijital alarmda `Bool` ya da `Byte`, `SInt`, `Int`, `UInt`, `DInt`, `UDInt` tipi gerekir.
Bit, Tetik	evet	—	Bit numarası tag tipinin bit sayısını aşamaz (`Bool`: 0, `Byte` / `SInt`: 0 – 7, 16 bit: 0 – 15, 32 bit: 0 – 31).
Koşul, Sınır değeri, Histerezis, Gecikme (sn)	—	evet	Yukarıda anlatılan karşılaştırma.
Öncelik	evet	evet	0 – 16. Büyük sayı daha önemlidir: liste önce önceliğe, sonra yeniliğe göre sıralanır; alarm satırında en yüksek öncelikli alarm görünür. Alarm Görünümü'nün Ses türü özelliği Önceliğe göre ise sesli uyarının türü de buna bağlıdır (7 ve üstü siren, 3 – 6 çift bip, altı tek bip).
Hata yeri	evet	evet	Serbest metin (örnek: `Mikser 1`). Alarm listesinde kolon olarak görünür; süzgeçlerde ve Alarm Görünümü'nün ön süzgecinde aranır.
Onay tag'ı	evet	evet	Operatör alarmı onaylayınca bu tag'e `1` yazılır; PLC onayı bu bitten öğrenir. Live tag'i geri sıfırlamaz, PLC programı sıfırlamalıdır.
Yardım metni	evet	yok	Alarmın nedenini ve yapılacakları anlatan metin. Alarm Görünümü'nün ayrıntı panelinde, Yardım metni kolonunda ve metin hücresinin ipucunda görünür.

Alarm sınıfları

Sınıf, aynı biçimde davranacak alarmları gruplar. Her alarm tam bir sınıfa bağlıdır. Yeni projede dört sınıf hazır gelir: Hata (onay ister, yanıp söner), Uyari, Bilgi ve Sistem.

Ad: Sınıfın adı; Alarm Görünümü'nün sınıf süzgecinde ve özet şeridinde görünür.
Renk: Sınıfın ana rengi. Durum renkleri boş bırakılmışsa bu renkten türetilir (Geldi zemini ana renk, Gitti renkleri onun açık ve koyu tonu).

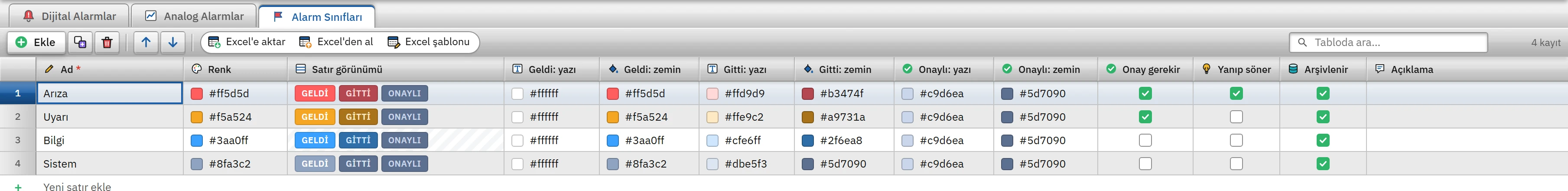

Satır görünümü: Hesaplanan önizleme: GELDİ, GİTTİ ve ONAYLI satırlarının yazı ve zemin renkleri.
Geldi / Gitti / Onaylı: yazı ve zemin: Alarm satırının o durumdaki renkleri. Satır renklerini Alarm Görünümü'nün Satır rengi özelliği kullanır.
Onay gerekir: İşaretliyse alarm, koşul kalksa bile operatör onaylayana kadar listede kalır. Onay bekleyen alarmlar Onay bekleyen sekmesinde toplanır.
Yanıp söner: Onay bekleyen alarmın satırı yanıp söner (Alarm Görünümü'nde Onaysız alarm yanıp söner açıksa).
Arşivlenir: İşaretliyse sınıfın alarm olayları alarm günlüğüne yazılır; Geçmiş sekmesi bu kayıtları gösterir.

Sınırlar ve dikkat edilecekler

Alarm numarasının benzersizliği her tabloda ayrı denetlenir; dijital ve analog tabloda aynı numarayı kullanmak Sorunlar listesinde hata vermez. Karışıklık olmaması için numara aralıklarını ayırın (Tanıtım projesinde dijital 1, analog 101 – 116).
Dijital ve analog alarm tabloları gruplanabilir (Grup çubuğu); Alarm Sınıfları gruplanmaz.
Sınıfı silinmiş bir alarm Live'da sınıfsız çalışır: onay istemez, varsayılan kırmızı renkte gösterilir ve günlüğe yazılır. Bir sınıfı silmeden önce alarmlarını başka sınıfa taşıyın.
Alarm metinleri, hata yerleri, yardım metinleri ve sınıf adları Diller ve Metinler bölümünde çevrilebilir metin olarak toplanır.
