OPC DA sürücüsü

Klasik OPC (Data Access 2.05a) sunucularına COM / DCOM ile bağlanıp öğe kimlikleriyle tag okumak ve yazmak; ProgID, yerel / uzak sunucu, DCOM kimliği ve güncelleme hızı ayarları.

Ne zaman kullanılır

OPC DA, Windows'a özgü klasik OPC arayüzüdür (COM / DCOM). Sürücü, OPC DA 2.05a sunucusuna istemci olarak bağlanır; sunucu bu bilgisayarda ya da ağdaki başka bir bilgisayarda olabilir. Bir cihaz yalnızca OPC DA sunucusu üzerinden erişilebiliyorsa bu sürücüyü kullanın; sunucu OPC UA da destekliyorsa OPC UA sürücüsünü tercih edin.

Bu sürücü yenidir ve Tanıtım projesinde bağlantısı yoktur. Gerçek bir ticari OPC sunucusuyla ve uzak DCOM ile kimlik / şifre kullanımı bu kılavuzun yazımı sırasında sahada denenmemiştir.

Ön koşullar

• OPC Core Components (OPC Foundation) Live bilgisayarında kurulu olmalı. Kurulu değilse sunucuya bağlanırken IOPCServer arayüzü kullanılamıyor hatası alınır.
• OPC sunucusu kurulu ve çalışır durumda olmalı. ProgID'sini (ör. Matrikon.OPC.Simulation.1, Kepware.KEPServerEX.V6) sunucunun belgesinden ya da bir OPC istemci aracından öğrenin.
• Sunucu 64 bit ise 32 bit istemciyle de erişilebilir olmalı: Live 32 bit (x86) çalışır.
• Sunucu başka bir bilgisayardaysa DCOM'un o bilgisayarda Live'ı çalıştıran kullanıcıya (ya da bağlantıda yazdığınız kullanıcıya) başlatma ve erişim izni vermesi gerekir; güvenlik duvarı DCOM / RPC trafiğine izin vermelidir (Bağlantı güvenliği).

Bağlantı kurma

1. Bağlantı ekleyin

   Bağlantılar bölümünde Ekle, sürücü OPC DA. Bu sürücüde port yoktur, hücre kilitlidir.

2. Sunucunun yerini belirtin

   IP adresi / bilgisayar adı hücresini boş bırakın: sunucu bu bilgisayardadır. Sunucu başka bir bilgisayardaysa onun adını ya da IP adresini yazın (DCOM).

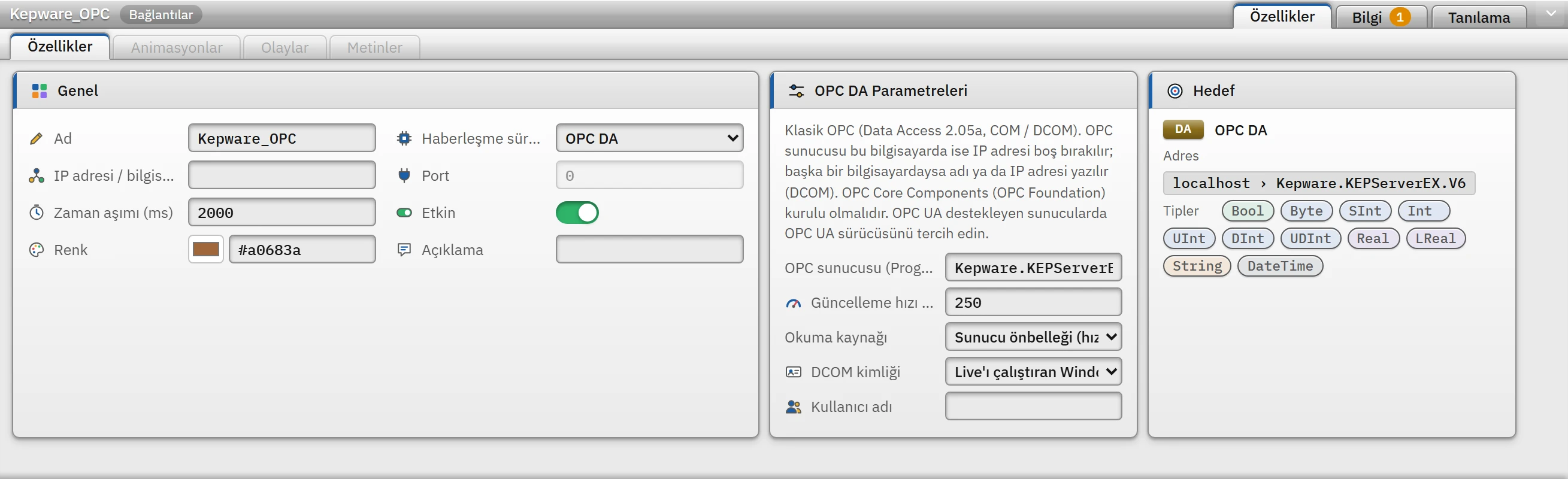

3. Parametreleri girin



   OPC sunucusu (ProgID)

   Zorunlu. Boşsa Projeyi denetle hata verir ve Live bağlanamaz.

   Güncelleme hızı (ms)

   10 – 60000, varsayılan 250. Sunucunun değerleri yenileme aralığıdır; tag'lerin okuma döngüsünden büyük olmamalı.

   Okuma kaynağı

   Sunucu önbelleği (hızlı) (varsayılan) ya da Cihaz (her okumada cihaza gider; yavaş).

   DCOM kimliği

   Live'ı çalıştıran Windows kullanıcısı (varsayılan) ya da Kullanıcı adı ve şifre. Yalnızca başka bilgisayardaki sunucu için gerekir.

   Kullanıcı adı

   ALAN\kullanıcı biçiminde de yazılabilir. Şifre proje dosyasına yazılmaz, Live'da girilir.

4. Tag ekleyin

   Adres olarak sunucudaki öğenin tam adını (ItemID) yazın.

Adres ve çalışma ilkeleri

• Öğe kimliğinin yazımı sunucuya aittir (Random.Int4, Kanal1.Cihaz1.Tag1). Studio yalnızca boş olmamasına, denetim karakteri içermemesine ve 1024 karakteri aşmamasına bakar; gerçek doğrulamayı sunucu yapar. Yanlış kimlik Live'da tag hatası olarak görünür.
• Sürücü tek bir etkin OPC grubu açar ve her tag için bir öğe ekler (tek istekte en çok 250 öğe); okuma toplu yapılır (tek istekte en çok 500 öğe). Yazma tek değer olarak, öğenin sunucudaki veri tipine çevrilerek yapılır.
• Kalite: sunucu kaliteyi iyi ya da belirsiz verirse değer kullanılır; kötü ise tag hata alır (iletide nedeni yazar: yapılandırma hatası, cihaza bağlı değil, cihaz / sensör arızası, haberleşme hatası …); sunucunun ilk veriyi beklediği durumda tag hata değil bekleme durumunda kalır.
• WString desteklenmez; String kullanın (OPC DA metinleri zaten Unicode'dur).
• Bağlantı adresi ve port kuralı OPC DA için gevşektir: aynı bilgisayara birden çok OPC DA bağlantısı tanımlanabilir (her biri farklı ProgID ile).

Sürücü başvurusu

OPC DA

Klasik OPC (Data Access 2.05a, COM / DCOM). OPC sunucusu bu bilgisayarda ise IP adresi boş bırakılır; başka bir bilgisayardaysa adı ya da IP adresi yazılır (DCOM). OPC Core Components (OPC Foundation) kurulu olmalıdır. OPC UA destekleyen sunucularda OPC UA sürücüsünü tercih edin.

Sürücü kimliği

opcda (proje dosyasındaki ad)

Bağlantı

Port yoktur; adres isteğe bağlıdır (boş = bu bilgisayar)

Veri tipleri

Bool Byte SInt Int UInt DInt UDInt Real LReal String DateTime

Aynı adres

Aynı adrese birden çok bağlantı tanımlanabilir.

Bağlantı parametreleri

Bağlantı seçiliyken Denetçi penceresinde görünür.

Adres biçimleri

Örnek adresler

Sık hatalar

Her satırın başındaki işaret, iletinin Live'da nerede görüneceğini söyler: [bağlantı] sistem menüsünün Bağlantılar bölümünde; [yazma] yazmayı yapan operatöre bildirim penceresinde; [Studio] Studio'daki adres hücresinde görünür. [tag] okuma sırasındaki tag hatasıdır: tag kalitesiz kalır, iletinin metni bu sürümde Live'da gösterilmez (Tag hataları); metni nedeni anlamak için okuyun.

Sınırlar
