OPC UA sürücüsü

OPC UA sunucusu olan PLC ve ağ geçitlerine güvenlik kipi, sertifika güveni ve kimlik doğrulamasıyla bağlanıp NodeId adresleriyle tag okumak ve yazmak.

Ne zaman kullanılır

OPC UA sürücüsü, bir OPC UA sunucusuna istemci olarak bağlanır. Sunucu bir PLC'nin içinde (ör. S7-1500'ün OPC UA sunucusu), bir ağ geçidinde ya da başka bir bilgisayarda olabilir. Tag adresi sunucudaki düğümün NodeId'sidir. Sürücü, Optimize blok erişimi açık Siemens veri bloklarına sembolik adla erişmenin yoludur ve imzalı / şifreli iletişim sunan tek sürücüdür.

Sürücü abonelik kullanmaz: her okuma döngüsünde tag'leri toplu Read isteğiyle okur (sunucunun tek istekte izin verdiği düğüm sayısına uyar; sunucu çok fazla bulursa istek yarıya bölünür). Yazma tek düğüme yapılır.

Sunucu tarafında ön koşullar

• OPC UA sunucusu çalışıyor olmalı. S7-1500'de sunucu CPU ayarlarından etkinleştirilir; bağlanacağınız adres opc.tcp://<IP adresi>:<port>/<uç nokta yolu> biçimindedir (port genellikle 4840, yol çoğu PLC'de boştur).
• Sunucu, Live'ın seçtiğiniz Güvenlik ayarına uyan bir uç nokta sunmalıdır. Güvenli kipler yalnızca Basic256Sha256 ilkesiyle çalışır.
• Kimlik doğrulama için sunucuda anonim giriş ya da bir kullanıcı tanımlı olmalıdır.
• Düğümlerin NodeId'lerini bir OPC UA istemci aracıyla öğrenin; Studio'da sunucudan düğüm seçme (browse) yoktur, NodeId elle yazılır.

Bağlantı kurma

1. Bağlantı ekleyin

   Bağlantılar bölümünde Ekle, sürücü olarak OPC UA. Port 4840 gelir.

2. Adresi yazın

   Sunucunun IP adresini ya da bilgisayar adını yazın. opc.tcp://192.168.0.5:4840/yol biçiminde yapıştırırsanız adres, port ve Uç nokta yolu ayrı alanlara yerleşir.

3. Parametreleri ayarlayın

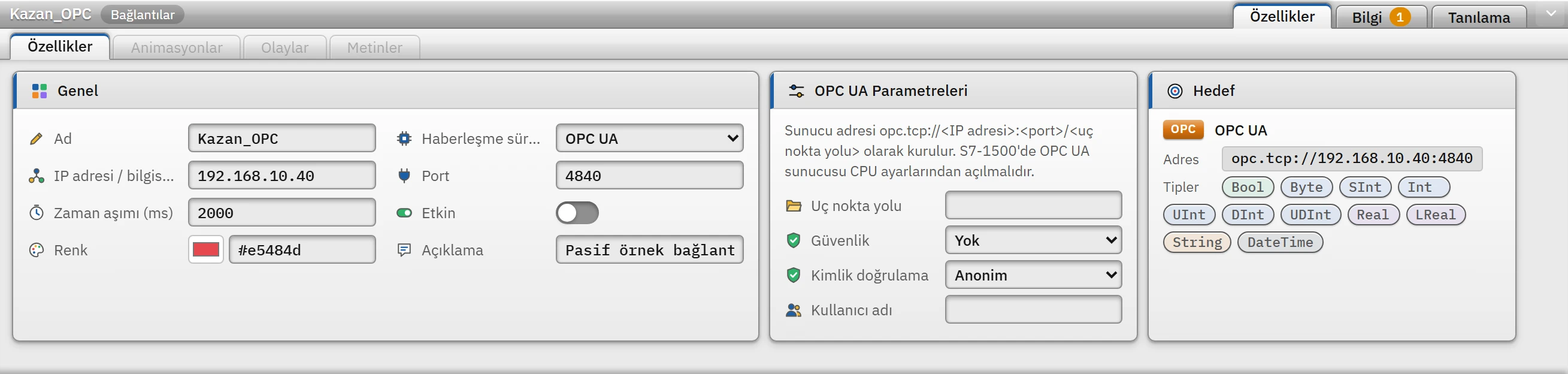

   Uç nokta yolu: sunucu adresinin porttan sonraki bölümü (çoğu PLC'de boş). Güvenlik: Yok, Basic256Sha256 — imzalı ya da Basic256Sha256 — imzalı ve şifreli. Kimlik doğrulama: Anonim ya da Kullanıcı adı ve şifre; ikincisinde Kullanıcı adı'nı girin.

4. Şifreyi Live'da girin

   Şifre proje dosyasına yazılmaz. Live açılınca sistem menüsünde Bağlantılar altındaki Şifre gir düğmesiyle girilir (Bağlantı güvenliği).

5. Tag ekleyin

   Tag'in adresine NodeId'yi yazın (Tag adresleri).

Güvenlik ve sertifika güveni

Güvenli kipte (imzalı ya da imzalı ve şifreli) Live bu bilgisayar için bir uygulama sertifikası oluşturur (RSA 2048, SHA-256, kendinden imzalı, yaklaşık 20 yıl geçerli) ve sunucunun sertifikasına şöyle güvenir:

• İlk görülende güven. Bir sunucuya (adres ve port) ilk güvenli bağlantıda sunucunun sertifikası kabul edilir ve %LOCALAPPDATA%\FabyaVision\OpcUa\sunucular\<adres>_<port>.der dosyasına kaydedilir. Sonraki bağlantılarda yalnızca bu sertifika kabul edilir; sertifikanın süresi dolmuş ya da adı IP adresiyle uyuşmuyor olması engel değildir.
• Sertifika değişirse bağlantı reddedilir. Sunucu başka bir sertifika sunarsa ileti, silinecek dosyanın yolunu verir. Sertifika bilerek yenilendiyse o dosyayı silin; sürücü ilk görülende güveni yeniden uygular.
• Elle güven. %LOCALAPPDATA%\FabyaVision\OpcUa\pki\trusted klasörüne konan sertifikalara (ve onların imzaladıklarına) her zaman güvenilir.
• Sunucunun Live'a güvenmesi. Birçok sunucu, tanımadığı istemciyi reddeder. Bu bilgisayarın sertifikası %LOCALAPPDATA%\FabyaVision\OpcUa\pki\own\certs klasöründedir; .der dosyasını sunucunun güvenilen istemciler listesine ekleyin.
• Güvenlik: Yok ve anonim girişte sertifika hiç denetlenmez. Yok ile kullanıcı adı / şifre kullanılırsa şifre sunucunun sertifikasıyla şifrelenerek gönderilir (sertifika yukarıdaki kurala göre denetlenir) ama kanalın geri kalanı şifresizdir.

Adres ve veri tipi notları

• ns=3;s="DB_Motor"."Hiz": S7-1500'de bir veri bloğu değişkeni. Ad alanı numarasını (ns) sunucudan öğrenin; metin kimlik ; ve = içerebilir, s='ten sonrasının tamamı kimliktir.
• Ad alanı olmayan adres (i=2258, s=Ad) ad alanı 0 sayılır. nsu=http://ornek/ua;s=Ad ad alanını numara yerine adresiyle verir; numara her oturumda sunucudan sorulur.
• WString desteklenmez; OPC UA metinleri zaten Unicode'dur, String kullanın. Dizi ve yapı düğümleri tek değerli tag olarak okunamaz.
• Okunan değer tag tipine yuvarlanarak çevrilir; tipin aralığına sığmıyorsa tag hata alır (kırpılmaz). Yazarken değer, tag'in değil düğümün tipine çevrilir: Int bir tag, Double bir düğüme yazılabilir.
• Sunucu UTC tarih gönderirse DateTime tag'ine bu bilgisayarın yerel saatiyle yansır.

Sürücü başvurusu

OPC UA

Sunucu adresi opc.tcp://<IP adresi>:<port>/<uç nokta yolu> olarak kurulur. S7-1500'de OPC UA sunucusu CPU ayarlarından açılmalıdır.

Sürücü kimliği

opcua (proje dosyasındaki ad)

Bağlantı

IP adresi / bilgisayar adı ve port gerekir (varsayılan port 4840)

Veri tipleri

Bool Byte SInt Int UInt DInt UDInt Real LReal String DateTime

Bağlantı parametreleri

Bağlantı seçiliyken Denetçi penceresinde görünür.

Adres biçimleri

Örnek adresler

Sık hatalar

Her satırın başındaki işaret, iletinin Live'da nerede görüneceğini söyler: [bağlantı] sistem menüsünün Bağlantılar bölümünde; [yazma] yazmayı yapan operatöre bildirim penceresinde; [Studio] Studio'daki adres hücresinde görünür. [tag] okuma sırasındaki tag hatasıdır: tag kalitesiz kalır, iletinin metni bu sürümde Live'da gösterilmez (Tag hataları); metni nedeni anlamak için okuyun.

Sınırlar
