IP Kamera nesnesi

IP Kamera nesnesi bir IP kameranın ya da kayıt cihazının (NVR) görüntüsünü sayfada bir kutuda gösterir. Nesne Araç kutusunun Kontroller grubundadır; 3B kütüphanede ayaklı monitör olarak da vardır.

Görüntü kameradan sayfaya doğrudan gelmez: kamerayı Live'ın ana programı okur ve görüntüyü sayfaya iletir. Bu yüzden kameranın adresi, kullanıcı adı ve şifresi sayfaya ve uzaktan izleyen tarayıcıya hiç gitmez; izleyicinin kameraya ağ erişimi de gerekmez.

Kameranın kurulması

1. Nesneyi koyun.

   Araç kutusu › Kontroller › IP Kamera'yi sayfada sürükleyin. Studio kutuyu koyu bir kamera çerçevesi olarak çizer: başlık şeridi, kaynak rozeti (RTSP, MJPEG, JPEG ya da DENEME) ve adres / kanal / akış özeti. Canlı görüntü Live'da gelir.

2. Kaynak türünü seçin.

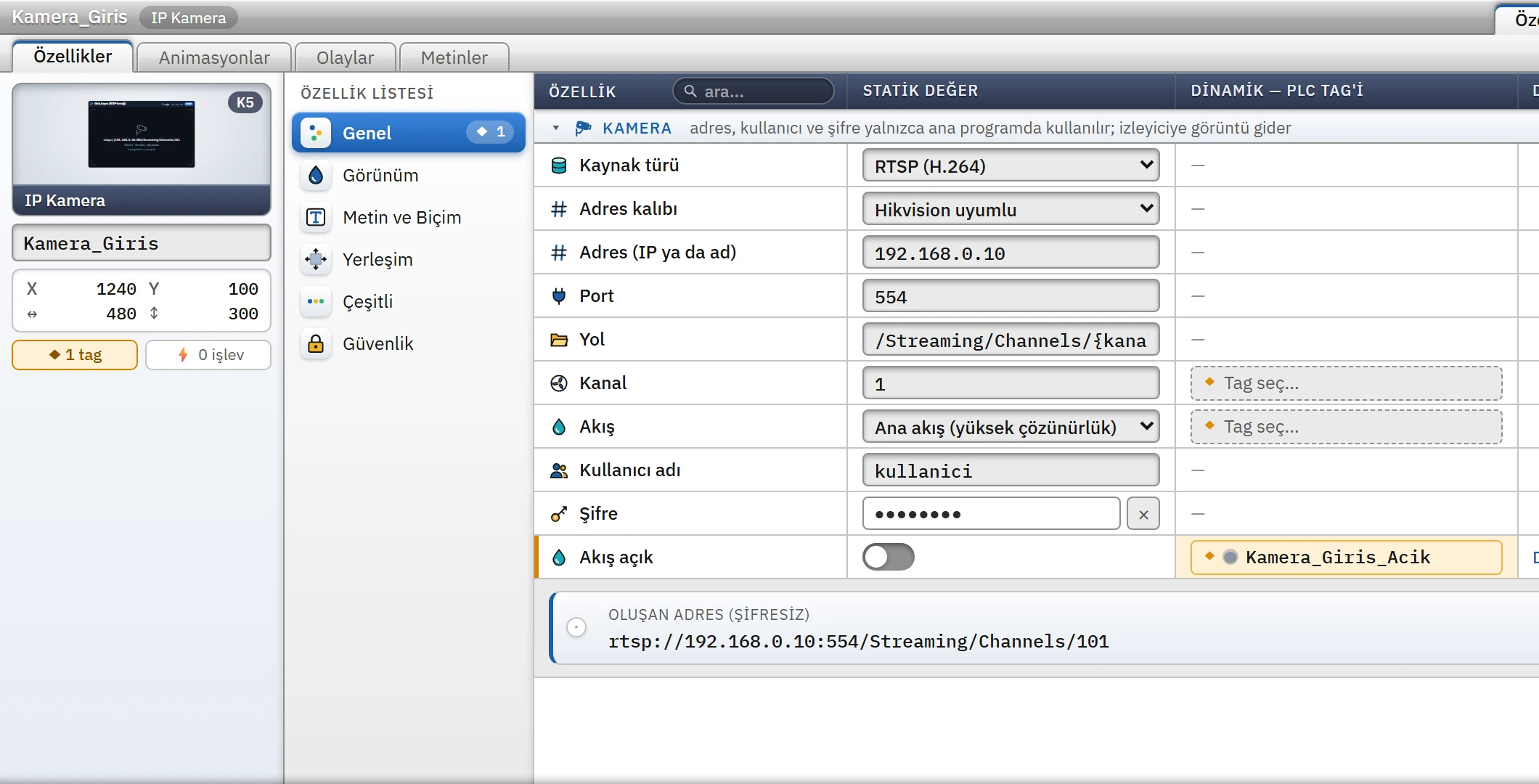

   Denetçi'nin Genel sınıfında Kamera grubu vardır. Kaynak türü: RTSP (H.264) (her marka kamera ve kayıt cihazı), MJPEG (HTTP), JPEG anlık görüntü (HTTP) ya da Deneme görüntüsü. Deneme görüntüsü kamera yokken sunum ve sınama içindir: ana program renk çubukları, marka ve saat içeren bir test görüntüsü üretir; adres, kullanıcı ve şifre alanları gizlenir.

3. Adresi girin.

   Adres (IP ya da ad) alanına kameranın ya da kayıt cihazının IP adresini ya da bilgisayar adını yazın; başına rtsp:// ya da http:// yazmayın (yazarsanız ana program şemayı atar, adreste kullanıcı ve şifre yazılıysa bunları da atar). Port 0 ise varsayılan kullanılır: RTSP için 554, HTTP için 80.

4. Yolu belirleyin.

   Adres kalıbı listesinden Hikvision uyumlu, Dahua uyumlu, Axis uyumlu ya da Uniview uyumlu'yu seçince Yol (ve Port boşsa Port) o markanın yaygın adresiyle dolar; Genel (yol elle yazılır) yola dokunmaz. Yol'da üç yer tutucu kullanılır: {kanal}, {akisNo} (ana akış 1, alt akış 2) ve {akis0} (ana akış 0, alt akış 1). Üretici yazılımına göre adres değişebilir; yolu elle düzeltin.

5. Kanal, akış ve kimlik.

   Kanal kayıt cihazındaki kamera numarasıdır (1 – 256). Akış: Ana akış (yüksek çözünürlük) ya da Alt akış (düşük çözünürlük); küçük kutuda ve uzaktan izlemede alt akış yeterlidir. Kimlik gerekiyorsa Kullanıcı adı ve Şifre'yi yazın. Yenileme aralığı (ms) yalnız JPEG kaynağında görünür (100 – 60000; varsayılan 500).

6. Adresi denetleyin.

   Kamera grubunun altında Oluşan adres (şifresiz) satırı yolun yer tutucularıyla birleşmiş adresi gösterir (örneğin rtsp://192.168.0.10:554/Streaming/Channels/101). Canlı önizleme düğmesi kameraya o anda bağlanıp görüntüyü Studio'da gösterir; bu düğme yalnız Studio programının içinde çalışır.

123

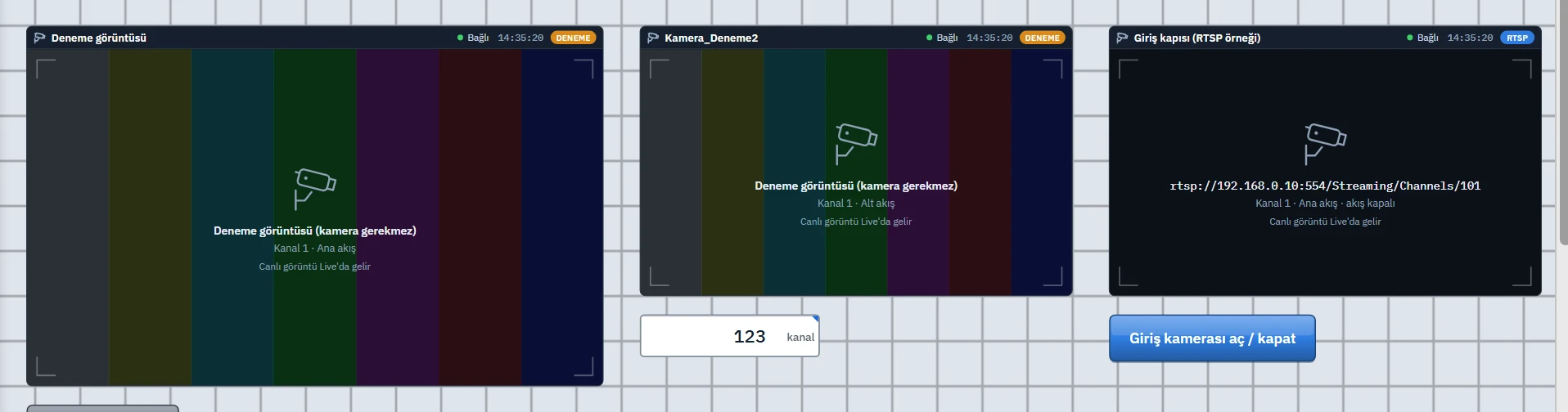

1. Deneme görüntüsü — kamera gerekmez; kaynak türü “Deneme görüntüsü”.
2. Kanal / Akış açık / Başlık tag'e bağlı.
3. RTSP kamera — adres, kanal ve akış özetlenir.

Kanal, akış, Akış açık ve Başlık tag'e bağlanabilir: operatör ya da PLC kamera numarasını ve akışı çalışırken değiştirebilir, akışı açıp kapatabilir. Adres, port, yol, kullanıcı ve şifre bağlanamaz.

Görünüm özellikleri

Başlık, Başlık şeridi

Başlık boşsa nesnenin adı yazılır. Şerit kapatılırsa başlıkla birlikte durum ve saat de görünmez (Studio çiziminde yalnız kaynak rozeti kalır).

Bağlantı durumu ve saat

Şeridin sağında durum noktası ve metni ile saat.

Görüntü yerleşimi

Sığdır (oranı koru), Doldur (oranı koru, taşanı kırp), Uzat (kutuyu kapla).

Zemin rengi, Kenar rengi, Köşe yuvarlaklığı

Kutunun çerçevesi.

Tıklayınca büyüt, Üstüne gelince düğmeler

Operatörün büyütme ve düğmeleri kullanabilmesi (aşağıya bakın).

Live'da çalışma

Live kutuda başlık şeridi (ad, bağlantı durumu ile saat, kaynak rozeti), görüntü ve fare üstüne gelince çıkan üç düğme gösterir: Büyüt, Anlık görüntüyü kaydet ve ANA / ALT akış düğmesi. Durum metni Kapalı, Sırada, Bağlanıyor, Bağlı ya da Hata olabilir.

• Büyüt. Görüntüye tıklamak (ya da Büyüt düğmesi) ortada büyük bir pencerede ana akışı açar; o sırada küçük kutunun akışı bırakılır, aynı kameraya iki akış açılmaz. Esc ya da pencere dışına tıklamak kapatır.
• Anlık görüntü. O anki kareyi JPEG olarak kaydeder. Live programında Kaydet penceresi açılır; uzaktan izleme tarayıcısında dosya tarayıcının indirmesiyle iner. Kamera görüntü vermiyorsa kaydedilecek görüntü olmadığı bildirilir.
• Akış değiştirme. ANA / ALT düğmesi operatörün geçici seçimidir; akış tag ile değişince geçici seçim bırakılır.
• Yetki ve kumanda. Düğmeler ve büyütme, nesnenin Kumanda edilebilir ayarı ya da sayfanın kumandası kapalıysa ya da nesnenin yetkisi yoksa çalışmaz; görüntü yine gelir. TV'de düğme ve büyütme yoktur (salt görüntü).
• Gizleme. Sayfa kapanınca ya da nesne gizlenince (katman, görünürlük bağlaması) akış bırakılır.

Kamera sunucusu, yeniden bağlanma, sınırlar

Hata iletileri Türkçedir ve adres, kullanıcı adı ya da şifre içermez. Başlıcaları: Kullanıcı adı ya da şifre hatalı, Kamera bağlantıyı reddetti (adres ya da port hatalı olabilir), Kamera adresi bulunamadı, Kameraya ulaşılamıyor (zaman aşımı), Kamera bu adresi tanımıyor (yol ya da kanal hatalı olabilir), Kameradan anahtar kare gelmiyor, Kamera adresi yazılmamış. Çözüm yolları için Sorun giderme konusuna bakın.

3B sayfada kamera

3B kütüphanedeki IP Kamera bir ayaklı monitördür. Gösterilen kamera alanından projedeki bir 2B IP Kamera nesnesini seçersiniz; adres, kullanıcı ve şifre o 2B nesnede kalır, ana program akışı onun ayarıyla açar. Akış varsayılan olarak Alt akış'tır (önerilir). Kareler ekrana saniyede en çok 12 kez çizilir; görüntü yokken ekranda kamera simgesi ve durum metni görünür.

Sınırlar ve dikkat edilecekler
