Trend Görünümü
Tag değerlerini zamana karşı çizen kontrol: eğriler, Y eksenleri, sınır çizgileri, zaman penceresi, lejant ve araç çubuğu ayarları.
Trend Görünümü, bir ya da birden çok tag'in değerini zaman ekseninde çizer. Eğrileri veri arşivinden (geçmişi kaydırarak görebilirsiniz) ya da doğrudan canlı tag'lerden besleyebilirsiniz. Nesneyi Studio'da özellikler ve üç ayrıntılı pencereyle (Eğriler, Y eksenleri, Sınırlar) hazırlar, Live'da operatör kullanır (Operatör trend kullanımı).
Trend hazırlama
- Nesneyi ekleyin
Sayfa editöründe araç kutusunun Kontroller grubundan Trend Görünümü'nü sayfaya sürükleyin ve boyutlandırın.
- Eğrileri belirleyin
İki yol vardır: (a) Veri arşivi (otomatik eğriler) listesinden bir arşiv seçin; Eğriler listesi boşken arşivin bütün tag'leri, arşivdeki Eğri adı ve Eğri rengi ile birer eğri olur. (b) Eğrileri düzenle… penceresinde eğrileri tek tek tanımlayın; bu durumda arşiv seçimi kullanılmaz.
- Zaman penceresini seçin
Zaman aralığı (dk) görünen pencerenin uzunluğudur (varsayılan 10 dk). Canlı izleme açıksa pencerenin sağ ucu şimdidir ve pencere kendiliğinden kayar.
- Eksenleri ve sınırları ekleyin
Eğrilerin ölçekleri farklıysa Y eksenlerini düzenle… ile eksen ekleyip eğrileri bağlayın; eşik çizgileri için Sınırları düzenle…'yi kullanın.
- Denetleyin
Projeyi denetle (F7) eğri, eksen, sınır ve zaman aralığı hatalarını listeler.

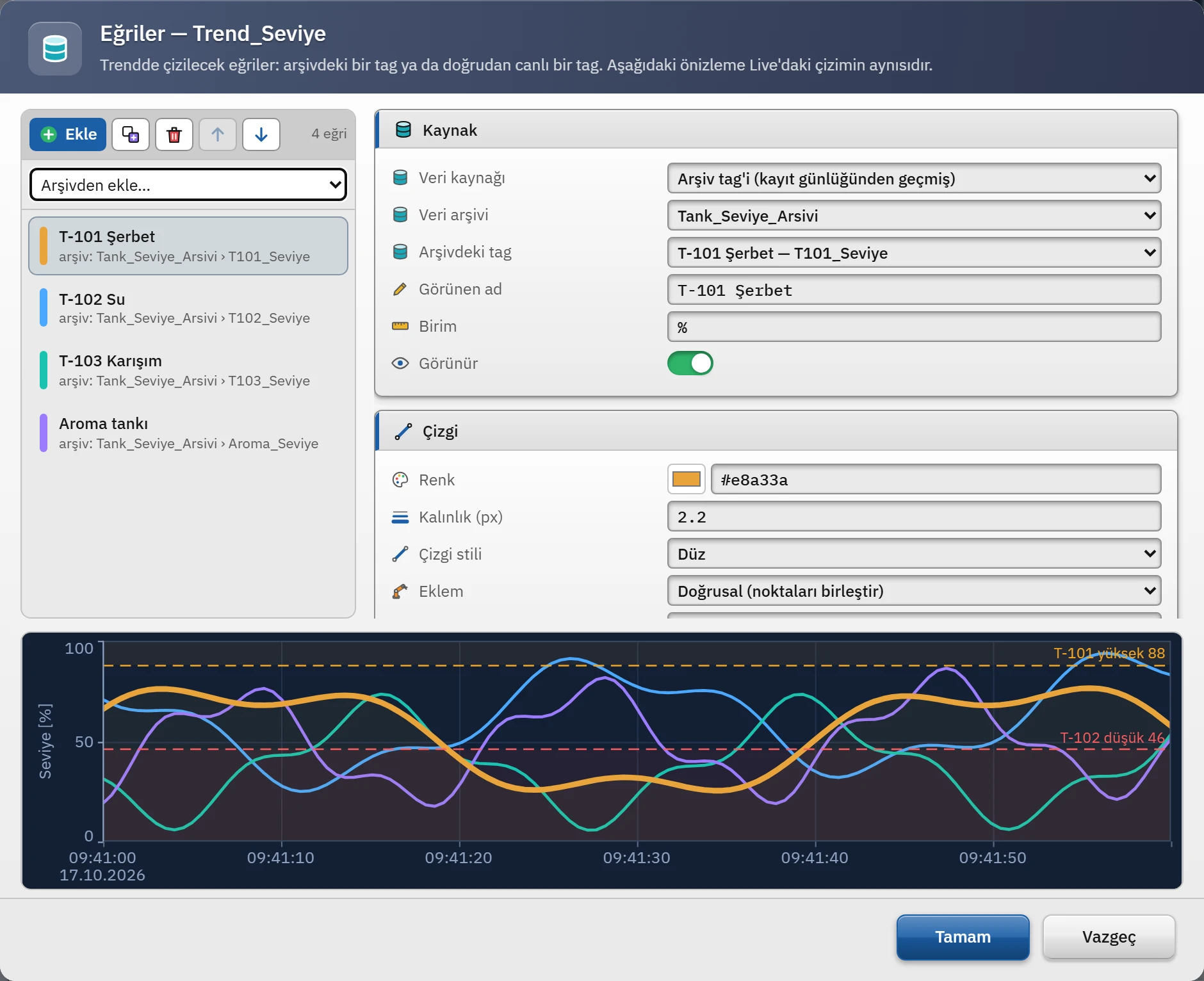

Eğriler penceresi
Pencerenin solunda eğri listesi (Ekle, çoğalt, sil, yukarı / aşağı taşı, Arşivden ekle…), sağında seçili eğrinin ayarları, altında Live'daki çizimin aynısıyla canlı bir önizleme bulunur. Arşivden ekle… bir arşivin henüz eklenmemiş tüm tag'lerini tek seferde ekler.
| Bölüm | Alan | Anlamı |
|---|---|---|
| Kaynak | Veri kaynağı | Arşiv tag'i (kayıt günlüğünden geçmiş) ya da Doğrudan canlı tag (yalnızca açıkken biriken veri). |
| Veri arşivi, Arşivdeki tag | Arşiv kaynağında hangi arşiv ve arşivin hangi tag'i. | |
| Tag | Doğrudan kaynakta tag. | |
| Görünen ad, Birim | Lejantta görünen ad ve birim. Ad boşsa arşivdeki eğri adı ya da tag adı kullanılır. | |
| Görünür | Kapalıysa eğri çizilmez (operatör lejanttan açabilir). | |
| Çizgi | Renk, Kalınlık (px) | Çizgi rengi ve kalınlığı (0,5 – 10). |
| Çizgi stili | Düz, Kesik, Noktalı. | |
| Eklem | Doğrusal (noktaları birleştirir), Basamak (değer bir sonrakine kadar tutulur), Yumuşak. | |
| Nokta işareti, İşaret boyutu | Yok, daire ya da kare işaret. | |
| Alt alanı doldur, Dolgu opaklığı (%) | Eğrinin altını yarı saydam boyar. | |
| Eksen ve ölçek | Bağlı Y ekseni | Y eksenleri penceresindeki bir eksen; eksen tanımlı değilse tek ortak eksen. |
| Ondalık basamak | Lejant ve ipucundaki basamak sayısı (-1 = otomatik). | |
| Ölçek çarpanı, Ölçek kaydırması | Gösterilen değer = ham değer × çarpan + kaydırma (örnek: mA'yı bar'a çevirmek). | |
| Davranış | Kötü kalitede çizgiyi kes | Tag değeri geçersizken (bağlantı kopuk) çizgi kesilir; kapalıysa son değer çizilmeye devam eder. |
| Boşlukta çizgiyi kes (sn) | İki örnek arası bu süreyi aşarsa çizgi birleştirilmez. 0 = otomatik: döngüsel arşiv tag'inde döngü süresinin 3 katı (en az 10 sn), doğrudan tag eğrisinde örnekleme aralığının 5 katı (en az 5 sn); Değer değişince ve Tetik tag'i ile yöntemli arşiv tag'lerinde kapalı. | |
| Operatör gizleyebilir | Operatörün lejanttan eğriyi gizlemesine izin verir. |
Y eksenleri ve sınırlar
Y eksenlerini düzenle… penceresinde her eksen için Ad, Birim, Taraf (sol ya da sağ), Eksen rengi (nötr, eğriye uyum, özel renk), Otomatik ölçek (görünen aralıktaki verilere göre), En az / En çok, bu iki değeri bir tag'den alma (En az değeri tag'den, En çok değeri tag'den; PLC ya da betik aralığı değiştirebilir), Ondalık basamak, Yatay ızgara, Logaritmik (değerler sıfırdan büyük olmalı) ve Ters (büyük değer altta) seçeneği vardır. Eksen yerleşimi Ortak alan (eksenler yan yana) ya da Ayrı bantlar (her eksen kendi şeridinde) olabilir. Hiç eksen tanımlamazsanız Y ekseni en az, Y ekseni en çok ve Y ekseni otomatik ölçek özellikleriyle tek eksen kullanılır.

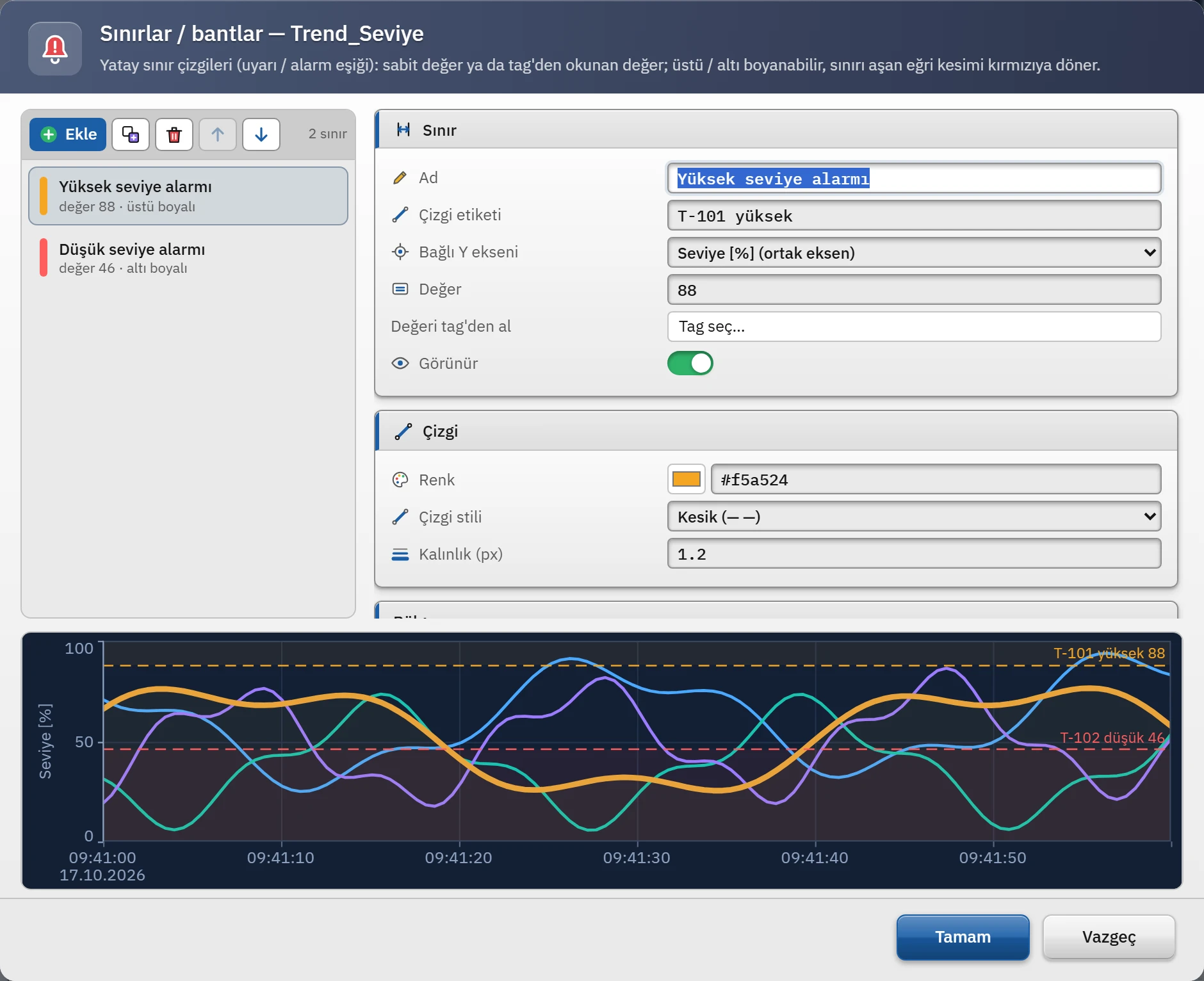

Sınırlar penceresi yatay çizgiler ekler (uyarı ya da alarm eşiği). Her sınır için Ad, Çizgi etiketi, Bağlı Y ekseni, Değer ya da Değeri tag'den al (sınır tag'in anlık değeri olur; örneğin bir alarm eşiği), Renk, Çizgi stili, Kalınlık, Boyanan bölge (yok, sınırın üstü, sınırın altı), Bölge opaklığı ve Aşan eğri kesimini kırmızıya boya tanımlanır.

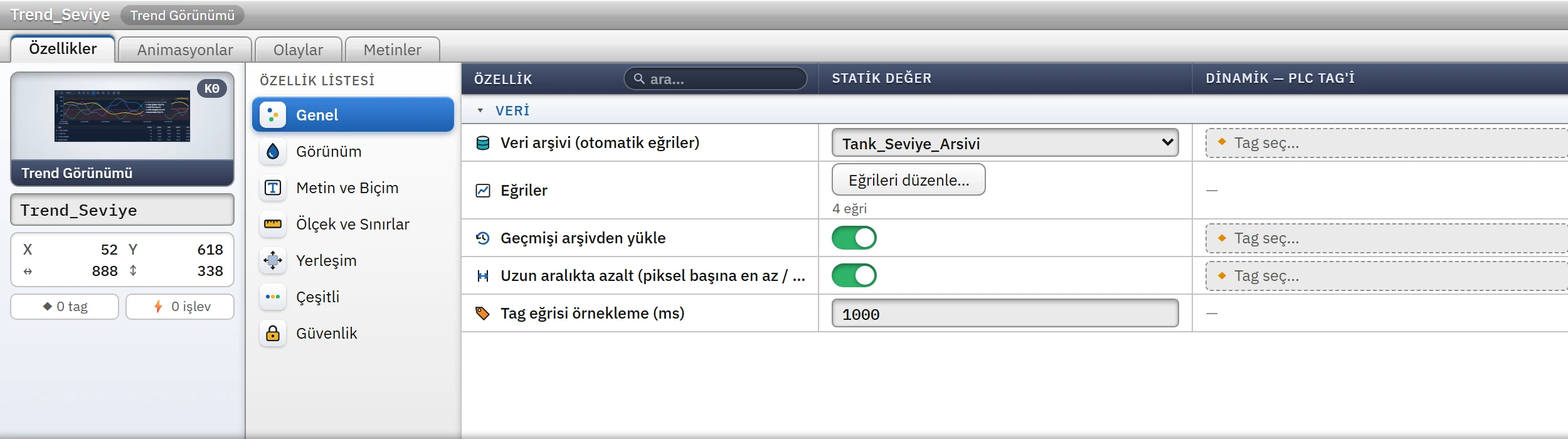

Özellik grupları
| Grup | Özellikler |
|---|---|
| Veri | Veri arşivi, Eğriler, Geçmişi arşivden yükle (kapalıysa yalnız canlı örnekler), Uzun aralıkta azalt (örnek sayısı piksel sayısını aşınca her piksel sütunu için ilk, en küçük, en büyük ve son değer çizilir; tepeler kaybolmaz), Tag eğrisi örnekleme (ms) (100 – 3 600 000). |
| Zaman | Zaman aralığı (dk) (0,05 – 89 280 dk, yani 3 sn – 62 gün), Canlı izleme, Zaman aralığı türü (Son N dakika (kayan) ya da Mutlak aralık (başlangıç – bitiş)), Başlangıç (mutlak) ve Bitiş (mutlak) (GG.AA.YYYY SS:DD), Hazır aralık listesi (dk) (varsayılan 1,5,10,30,60,240,720,1440,10080,44640), Zaman biçimi, Ana ızgara, Ara ızgara, “Şimdi” çizgisi, Gece / gündüz bandı (+ Gündüz başlangıcı, Gündüz bitişi), Vardiya sınırları (06:00, 14:00, 22:00 yazılırsa her sınırda noktalı çizgi ve V1, V2 … etiketi çizilir). |
| Eksenler | Y eksenleri, Eksen yerleşimi, Y ekseni en az / en çok / otomatik ölçek, Sınırlar / bantlar. |
| Görünüm ve Biçim | Başlık çubuğu, Başlık metni, Tema (otomatik, açık, koyu), Zemin rengi, Çizim alanı rengi, Izgara rengi, Yazı rengi (boşken temaya göre), Çerçeve, Köşe yuvarlaklığı (px), Veri yok metni, Yazı boyutu. |
| Lejant | Lejant / değer tablosu, Lejant yeri (altta, sağda), Sağ lejant genişliği (px), kolon seçenekleri: birim, anlık değer, imleç değeri, en küçük, en büyük, ortalama (son üçü görünen aralığa göredir). |
| Araç çubuğu | Araç çubuğu, Araç çubuğu yeri (üstte, altta), Düğmeler penceresi, Büyük düğmeler (dokunmatik), Düğmelerde metin. |
| Etkileşim | Fare tekerleği ile yakınlaştırma, Sürükleyerek kaydırma, İmleç (crosshair) ve ipucu, İmleç değerleri (yalnız ipucu kutusu, yalnız lejant tablosu, ikisi), Ölçüm imleçleri (A / B), Operatör ayar penceresi, Otomatik canlıya dönüş (sn, 0 = kapalı). |
| Dışa aktarma | Dosya adı (varsayılan Trend), Aktarılacak veri (görünen aralık ya da yüklenen bütün veri), CSV ayracı (noktalı virgül: ondalık virgül; virgül: ondalık nokta). |
Zaman aralığı, Canlı izleme, Y ekseni en az / en çok ve Başlık metni dinamik özelliklerdir; bir tag'e bağlanırsa PLC ya da betik trendin penceresini değiştirebilir (Dinamikleştirme).
Araç çubuğu düğmeleri
Düğmeleri seç… penceresinde 19 düğmenin her biri ayrı açılıp kapatılır: Canlı / Dondur, Canlıya dön, Önceki pencere, Sonraki pencere, Zaman aralığı seçici, Yakınlaştır, Uzaklaştır, Sıfırla, Kutu ile yakınlaştır, İmleç (crosshair), Ölçüm imleçleri (A / B), Izgara, Lejant, Eksenleri sığdır, Ayarlar, Excel'e aktar, CSV'ye aktar, Resim olarak kaydet, Yazdır. Kullanımları Operatör trend kullanımı konusunda anlatılır.
Sınırlar ve dikkat edilecekler
- Görünen pencere en az 2 saniye, en çok 62 gün olabilir.
- Arşivden geçmiş okuma, arşiv başına en çok 12 sayfa (sayfa başına 50 000 satır) ile sınırlıdır. Çok uzun aralıklarda en eski veri çizilmeyebilir; bu durumda trend “Geçmişin tamamı yüklenemedi (kayıt günlüğü sınırı)” notunu gösterir.
- Metin tag'leri trendde çizilemez.
- Trend, yalnızca arşivin yerel kayıt dosyalarını okur; CSV ya da SQL Server'dan okumaz. Saklama süresi dolup silinen aylar trendde de görünmez (Veri arşivleri).
- Eğri olayı: nesnenin Tıklama olayı, bir eğrinin üzerine tıklanınca çalışır.
