Nesne özellikleri

6 dk okumaSayfalar ve nesneler

Denetçi'nin Özellikler sekmesi: özellik sınıfları, alan türleri, ortak özellikler, özellik arama, çoklu seçimde düzenleme ve ◆ işaretiyle dinamik özellikler.

Özellikler sekmesi

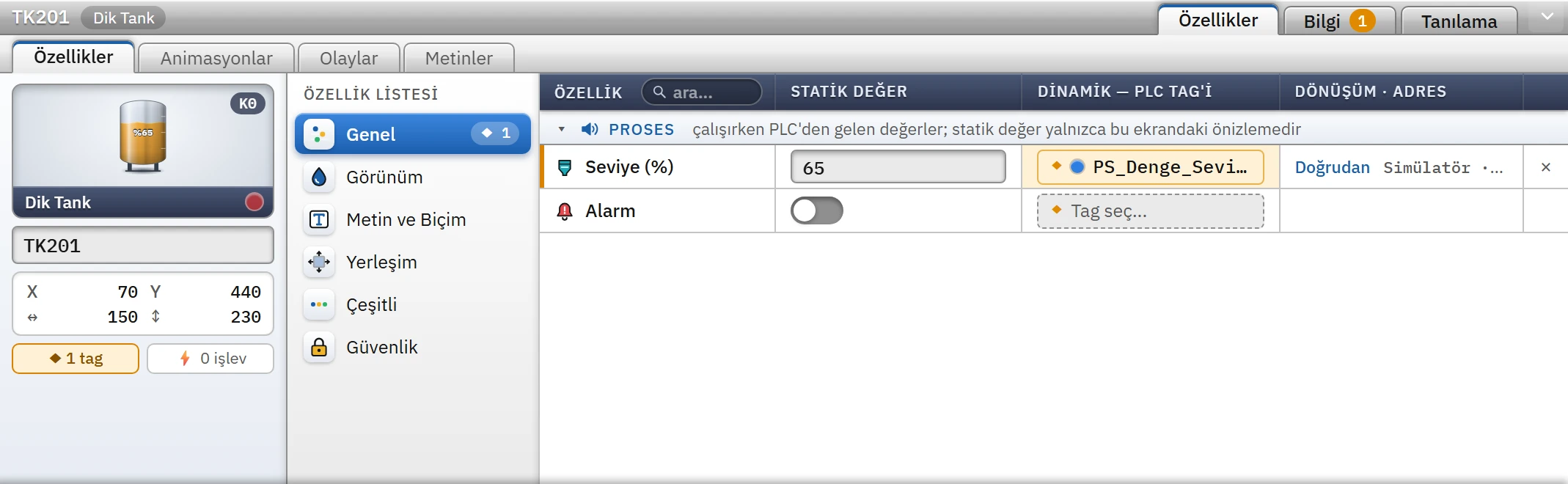

Tuvalde bir nesne seçince Denetçi'nin Özellikler sekmesi o nesnenin özelliklerini gösterir (Denetçi'nin genel yapısı için Denetçi). Sekme üç bölümden oluşur.

Kimlik kartı (solda): Nesnenin canlı önizlemesi ve türü, Ad kutusu, konum ve boyut, bağlı tag ve olay işlevi sayısı. Önizlemenin altındaki yeşil / gri / kırmızı düğmeler (çalışıyor, durdu, arıza) yalnızca kartın içindeki çizimi değiştirir; nesneye dokunmaz. K0 rozeti nesnenin katmanıdır.
Sınıf listesi (ortada): Özellikleri sınıflara ayırır. Sınıfın yanındaki ◆ 1 o sınıfta tag'e bağlı özellik sayısını gösterir.
Özellik ızgarası (sağda): Dört sütun: Özellik, Statik değer (tasarımda verdiğiniz değer), Dinamik — PLC tag'i (tag bağlama düğmesi), Dönüşüm · adres (bağlantı özeti). Dinamik sütunu Dinamikleştirme konusunda anlatılır.

Bir alandaki değer, alandan çıkınca ya da Enter'a basınca uygulanır; her değişiklik Ctrl+Z ile geri alınır.

Özellik sınıfları

Bir özelliğin hangi sınıfta görüneceğini özelliğin grubu belirler. Metin ve Biçim ve Ölçek ve Sınırlar yalnızca ilgili özelliği olan nesnelerde listelenir; diğer sınıflar her nesnede vardır.

Sınıf	İçeriği
Genel	Nesnenin PLC'den beslenen proses özellikleri (Proses grubu: Çalışıyor, Arıza, Seviye (%), Proses değeri …); IP kamerada Kamera ayarları; trend / alarm gibi kontrollerde Veri / Durum grubu.
Görünüm	Renkler, çizgi ve dolgu, durum renkleri, resim, kontrollerde kolonlar ve araç çubuğu. Bu sınıfın sonunda bütün nesnelerde ortak olan Görünürlük grubu (Görünür, Yanıp sönme, Opaklık (%)) bulunur.
Metin ve Biçim	Metin, yazı boyutu, hiza, gösterim biçimi, birim, Yazı grubu (yazı tipi, kalınlık, eğik, altı çizili, üstü çizili).
Ölçek ve Sınırlar	Gösterge ölçeği (en az / en çok), uyarı ve alarm sınırı; kontrollerde süzgeç, davranış, zaman ve eksen ayarları.
Yerleşim	X, Y, Genişlik, Yükseklik, Açı (°). Her biri tag'e bağlanabilir (nesne çalışırken hareket eder; bkz. Animasyonlar).
Çeşitli	Studio grubu: Katman, Kilitli, gizleme, Grup (salt okunur durum). Live grubu: İpucu metni, Sekme sırası no, Sekme ile gelinmez.
Güvenlik	Kumanda edilebilir ve Gerekli yetki.

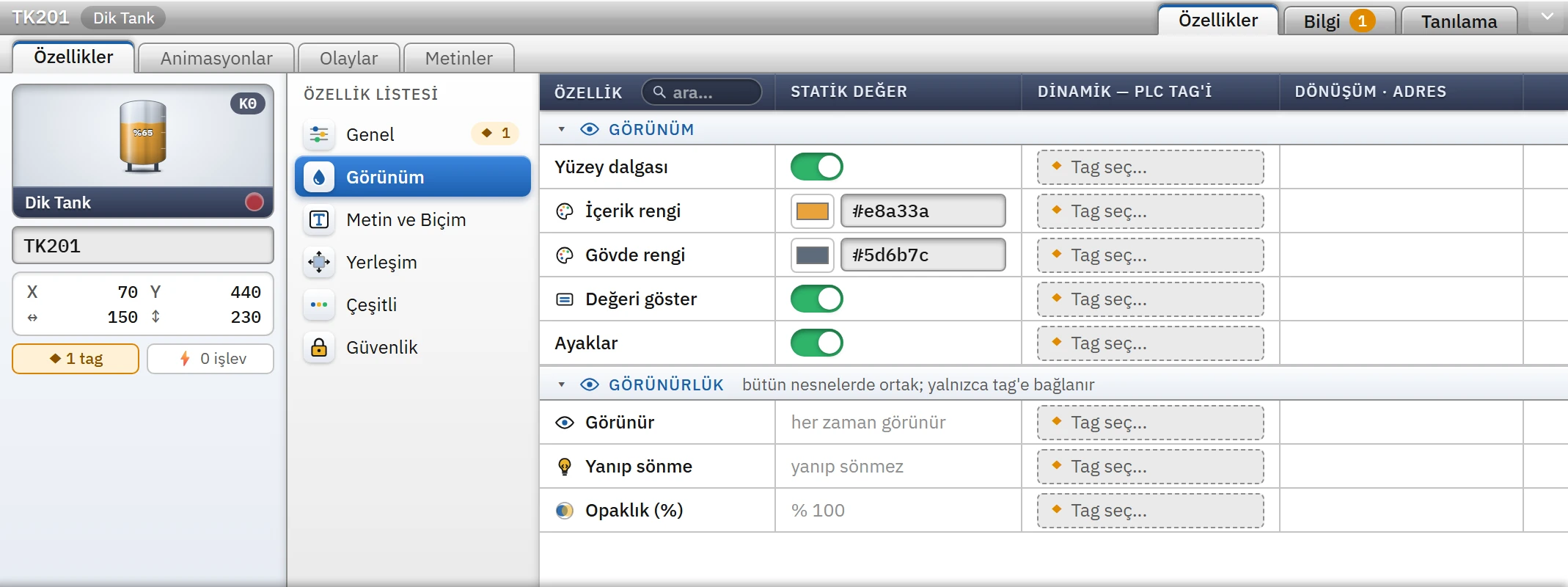

Görünüm sınıfı: renk, açma-kapama ve ortak Görünürlük özellikleri.

Alan türleri

Tür	Alan	Kural
Sayı	Sayı kutusu	Özelliğin en az / en çok sınırı varsa girdiğiniz değer bu aralığa çekilir; sayı olmayan girdi uygulanmaz.
Metin	Yazı kutusu	Metin özellikleri çok dilli projede çevrilebilir (Diller ve Metinler).
Renk	Renk seçici + `#rrggbb` kutusu	Kutuya `rrggbb` da yazılabilir. Bazı renklerin yanındaki ∅ düğmesi "renk yok (saydam)" yapar.
Açma / kapama	Anahtar	Evet / hayır özellikleri.
Seçim	Açılır liste	Seçenekler projeden gelebilir (sayfa, tag, reçete, rapor, metin listesi …).
Yazı tipi	Yazı tipi düğmesi	Aranabilir liste açar (aşağıya bakın).
Resim	Resim seç...	PNG, JPEG, SVG, GIF, WebP, BMP; en çok 3 MB. Resim proje dosyasına gömülür; × kaldırır.
Şifre	Parola kutusu	Saklanan değer görünmez; boş bırakmak değeri değiştirmez, × siler. Değer proje dosyasında düz metin olmaz, ancak bu şifreleme değil gizlemedir.
Düzenle…	Düğme	Nesneye özel ayrıntılı pencereyi açar (ör. trend eğrileri, alarm kolonları).

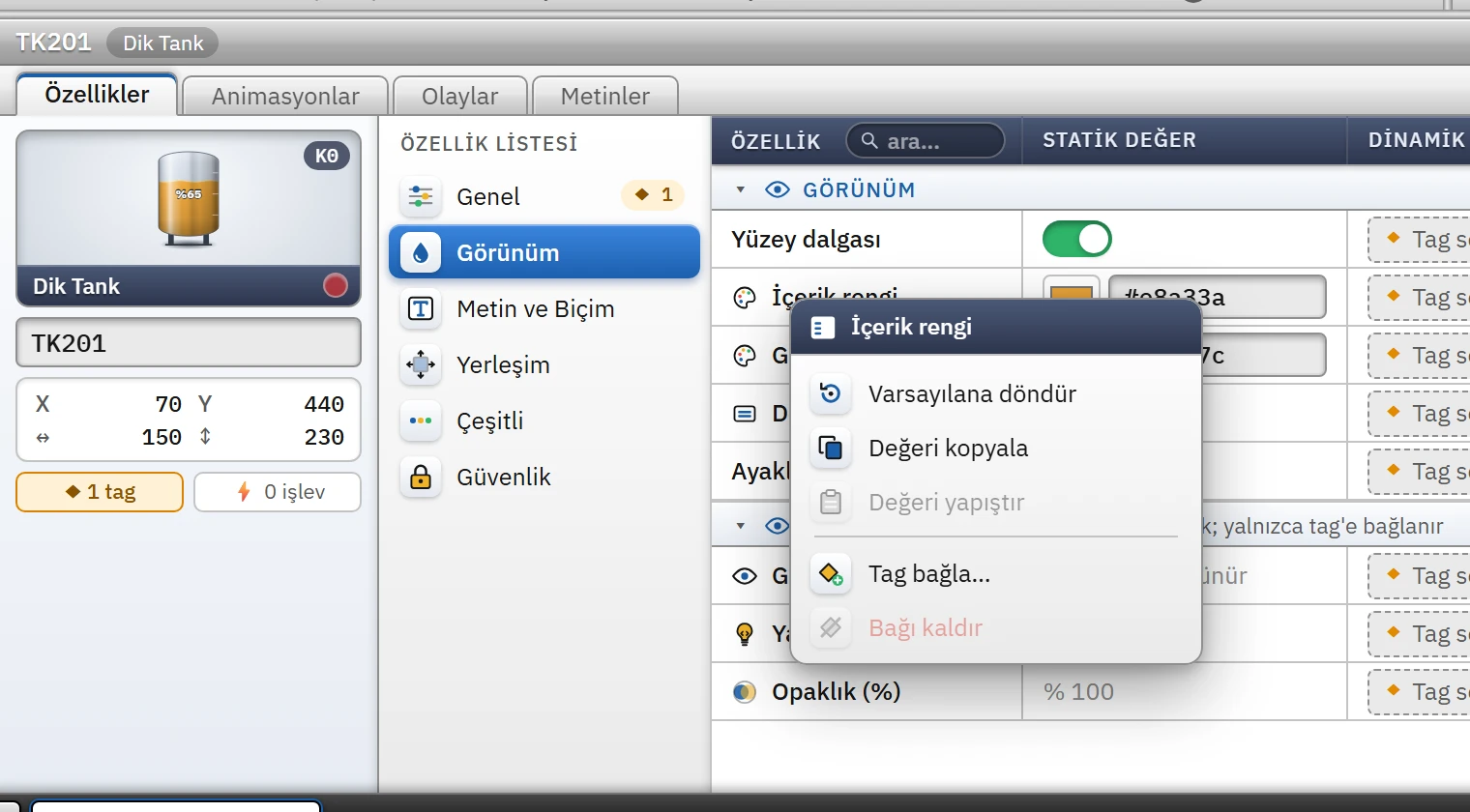

Bir özelliğin satırına sağ tıklayınca menü açılır: Varsayılana döndür, Değeri kopyala, Değeri yapıştır (yalnızca aynı türdeki özelliğe), Tag bağla… / Tag'i değiştir…, Dönüşüm ayarları ve Bağı kaldır.

Yazı tipi seçici

Metin çizen her nesnede Yazı grubu vardır: yazı tipi, kalınlık, eğik, altı çizili, üstü çizili. Aynı ayarlara tuvalin üstündeki biçim çubuğundan da ulaşılır. Seçici iki bölümdür: ürünle gelen gömülü aileler (IBM Plex Sans, IBM Plex Mono, Sora, Roboto, Roboto Condensed, Inter, Oswald, Orbitron, Share Tech Mono) her bilgisayarda aynı görünür; bu bilgisayarda kurulu aileler yalnızca Live ve izleme cihazlarında da kuruluysa görünür. Gömülü olmayan aile seçilirse alanın altında uyarı çıkar, Projeyi denetle bilgi iletisi verir; aile yoksa varsayılan yazı tipi kullanılır. Boş değer varsayılan yazı tipidir (IBM Plex Sans).

Ortak özellikler

Her nesnede bulunan özellikler:

X, Y, Genişlik, Yükseklik, Açı (°): Yerleşim sınıfı. Birim pikseldir. Sayfa ve 2B editör ayrıntıları için 2B sayfa editörü.
Katman: 0 – 31; 0 en altta, 31 en üstte çizilir. Katmanlar sayfa düzeyinde gizlenebilir: Katmanlar, nesne listesi ve kütüphane.
Kilitli: Kilitli nesne tuvalden seçilemez, taşınamaz ve silinemez; Yerleşim kartındaki listeden seçilir.
Studio'da $1: Nesneyi gizler: gizli nesne hem tuvalde hem Live'da çizilmez. Etiket Studio'nun bu sürümünde bu biçimde yazılmıştır (bkz. aşağıdaki sınırlama).
İpucu metni: Live'da fare nesnenin üstüne gelince gösterilir.
Sekme sırası no, Sekme ile gelinmez: Live'da Sekme tuşuyla gezinme sırası. Yalnızca sayfanın Sekme sırası ayarı Elle iken Sekme sırası no kullanılır (0 = otomatik yer). Ayrıntı: Sayfa özellikleri.
Kumanda edilebilir: Kapalıysa nesnenin olayları (tıklama vb.) Live'da çalışmaz.
Gerekli yetki: Seçilirse nesneye yalnızca grubunda bu yetki işaretli olan kullanıcılar kumanda edebilir. Oturum açık değilse giriş penceresi, yetkisiz oturumda hata iletisi görünür. Yetkiler Kullanıcı Yönetimi'nde tanımlanır; uygulama ayrıntıları Yetkilerin kullanımı konusundadır.
Görünür, Yanıp sönme, Opaklık (%): Görünüm sınıfının Görünürlük grubu. Statik değeri yoktur; yalnızca tag'e bağlanır (Animasyonlar).

Özellik arama

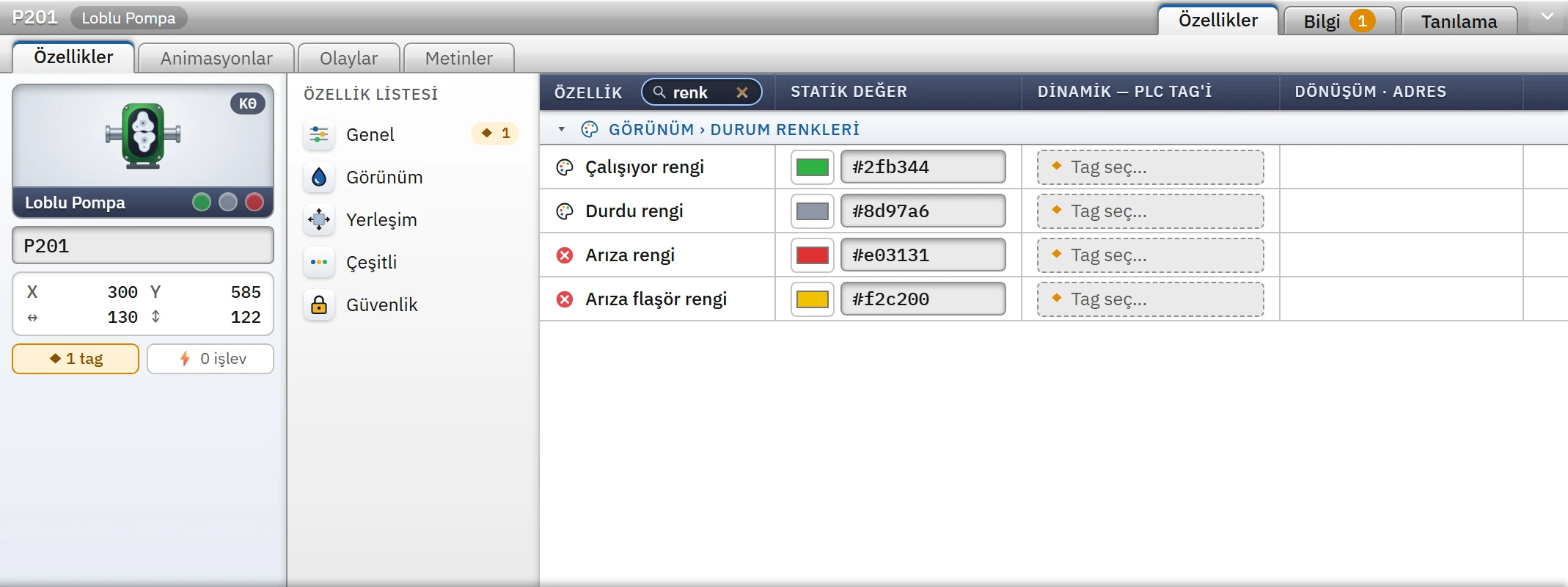

Izgaranın başlığındaki ara... kutusuna yazdığınız metin, bütün sınıflarda özellik adına, grup adına ve sınıf adına bakar. Örneğin renk yazınca Durum Renkleri grubundaki bütün … rengi satırları gelir. Eşleşen satırların grup başlığında sınıfın adı da yazılır. Esc aramayı temizler; soldan bir sınıfa tıklamak da temizler.

Çoklu seçimde özellikler

Seçilen nesnelerin hepsi aynı türdeyse türün özellikleri gösterilir; değer, seçimdeki ilk nesnenin değeridir ve yazdığınız değer hepsine uygulanır.
Farklı türdeyse yalnızca ortak özellikler (Yerleşim, Çeşitli, Güvenlik ve Görünürlük) görünür.
Ad yalnızca tek nesnede düzenlenir. Animasyonlar ve Olaylar sekmeleri de tek nesne ister (hiçbir nesne seçili değilken Olaylar sekmesi sayfanın olaylarını gösterir).
Yerleşim sınıfındaki kutular seçimin ilk nesnesinin değerini gösterir (kimlik kartındaki konum ve boyut ise seçimin dış çerçevesidir); kutuya değer girince hepsi o değeri alır.

Nesne adı

Nesne adı harfle başlamalı; yalnızca harf (Türkçe harfler dahil), rakam ve _ içerebilir ve sayfada benzersiz olmalıdır. Betikler nesneye bu adla ulaşır, bu yüzden anlamlı adlar verin (Tank1_Seviye_Gosterge gibi).

Sınırlar ve dikkat edilecekler

Resim, yazı tipi, şifre ve Düzenle… alanları tag'e bağlanamaz; sütunda — görünür.
Proses özelliklerinin statik değeri, tag bağlıyken yalnızca tasarım ekranındaki önizlemedir. Tag bağlı değilse Live'da da bu değer kullanılır.
3B nesnelerin özellikleri 3B editörün kendi Denetçi'sinde, metre birimiyle gösterilir (3B sayfalar).
