Proses nesneleri
Boru, vana, pompa, motor, tank ve diğer ekipman nesneleri: ortak Çalışıyor / Arıza durum modeli, durum renkleri, seviye ve akış özellikleri, tag'e bağlama ve Live'da nasıl canlandıkları.
Proses nesneleri nedir
Proses nesneleri, tesisin ekipmanını çizen nesnelerdir: borular, vanalar, pompalar, motorlar, tanklar, konveyörler, ısıtıcılar, robotlar ve benzerleri. Araç kutusunda Boru, Vana, Pompa, Motor ve Fan, Tank ve Silo, Karıştırıcı ve Değirmen, Isıtma ve Soğutma, Konveyör ve Taşıma, Enstrüman ve Sensör gibi gruplara ayrılmışlardır; tam liste Nesne kataloğundadır.
Bu nesneler tag değerlerini şekil değiştirerek gösterir: pompa çalışırken yeşile döner ve dönen parçası hareket eder, tank seviyeye göre dolar, boruda akış çizgileri yürür. Siz yalnızca durum özelliklerini tag'lere bağlarsınız; çizimi nesne yapar.

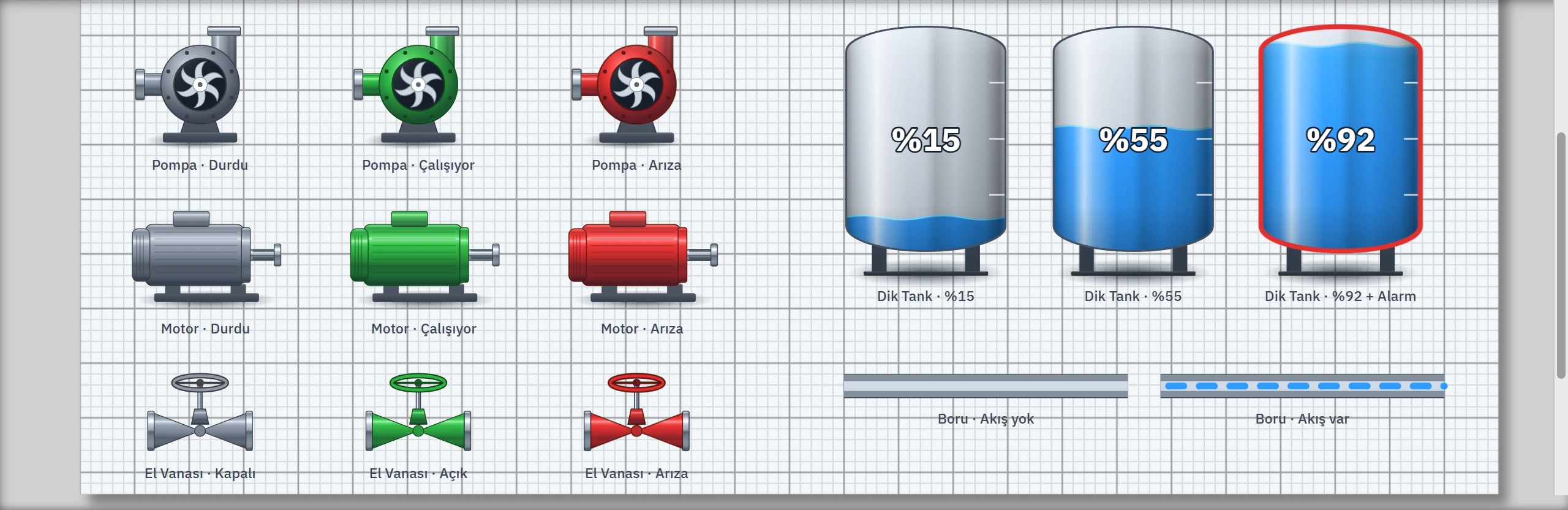

Ortak durum modeli
Ekipman nesnelerinin çoğu aynı iki durum özelliğini taşır. Özellik adları nesneye göre değişir (vanada Açık, pompada Çalışıyor), mantık aynıdır:
| Durum | Görünüm |
|---|---|
| Çalışıyor kapalı, Arıza kapalı | Durdu rengi (varsayılan gri); hareket yok. |
| Çalışıyor açık | Çalışıyor rengi (varsayılan yeşil) ve hareket animasyonu. |
| Arıza açık | Arıza rengi (varsayılan kırmızı) ile Arıza flaşör rengi (varsayılan sarı) arasında yanıp söner; hareket durur. |
Dört renk Durum Renkleri grubundan değiştirilir: Çalışıyor rengi, Durdu rengi, Arıza rengi, Arıza flaşör rengi (vanada Açık rengi, Kapalı rengi …). Çizimde hiç kullanılmayan bir renk Denetçi'de listelenmez.
Tür başına özellikler
| Nesne | Durum (Proses) özellikleri | Görünüm özellikleri |
|---|---|---|
| Pompa | Çalışıyor, Arıza, Dönüş hızı (%), Dönüş yönü ters | Durum renkleri |
| Motor | Çalışıyor, Arıza | Durum renkleri |
| El Vanası | Açık, Arıza | Açık rengi, Kapalı rengi, arıza renkleri |
| Boru | Akış var, Akış yönü ters, Akış hızı (%) | Boru rengi, Akış rengi, Uçlarda flanş |
| Dik Tank | Seviye (%), Alarm | Yüzey dalgası, İçerik rengi, Gövde rengi, Değeri göster, Ayaklar |
| Sinyal Lambası | Yanıyor, Yanarken yanıp söner | Renk |
Bu tablo her grubun tipik örneğini gösterir; diğer nesnelerin özellik grupları Nesne kataloğunda tür tür sıralıdır. Tanktaki Alarm açılınca gövde kırmızı çerçeve alır.
Tag'e bağlama
- Nesneyi seçin.
Sayfada pompayı, tankı ya da vanayı tıklayın.
- Proses grubuna bakın.

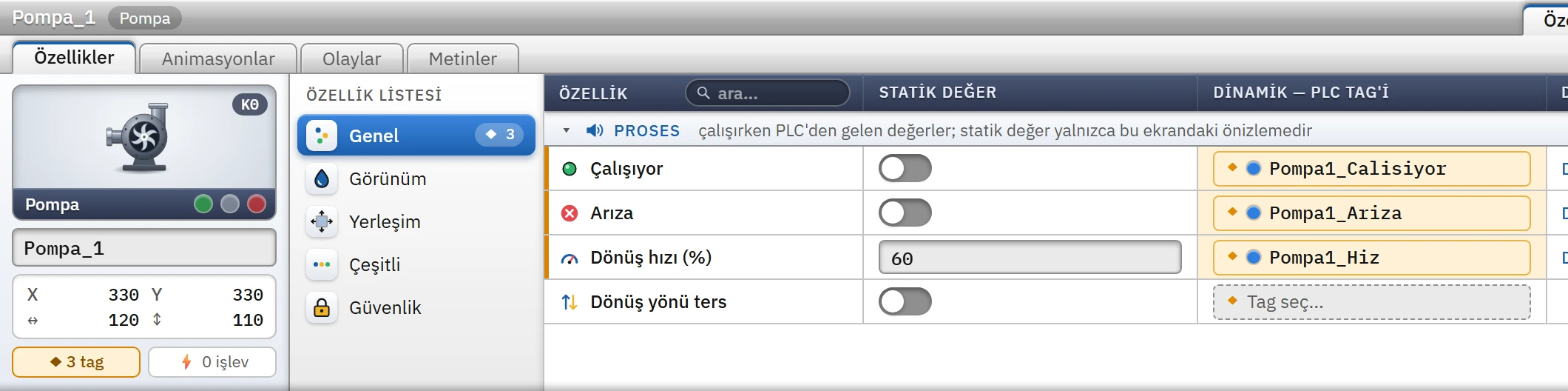

Denetçi'de Genel sınıfında Proses grubu, çalışırken PLC'den gelen özellikleri listeler.
- Tag bağlayın.
Özelliğin satırında Dinamik — PLC tag'i sütunundaki Tag seç... düğmesine tıklayıp tag'i seçin. Onay (açık / kapalı) özelliklerine Bool tag, sayısal özelliklere sayısal tag bağlanır.
- Gerekirse dönüşüm verin.
Sayıyı ölçeklemek ya da değer aralığına renk atamak için satırdaki Doğrudan bağlantısına tıklayın; Animasyonlar sekmesi açılır (Animasyonlar).
Konum, boyut, görünürlük, yanıp sönme ve opaklık gibi ortak özellikler her nesnede Görünüm ve Yerleşim sınıflarından tag'e bağlanır; böylece bir nesneyi koşula göre gizleyebilir ya da hareket ettirebilirsiniz.
Live'da görünüm

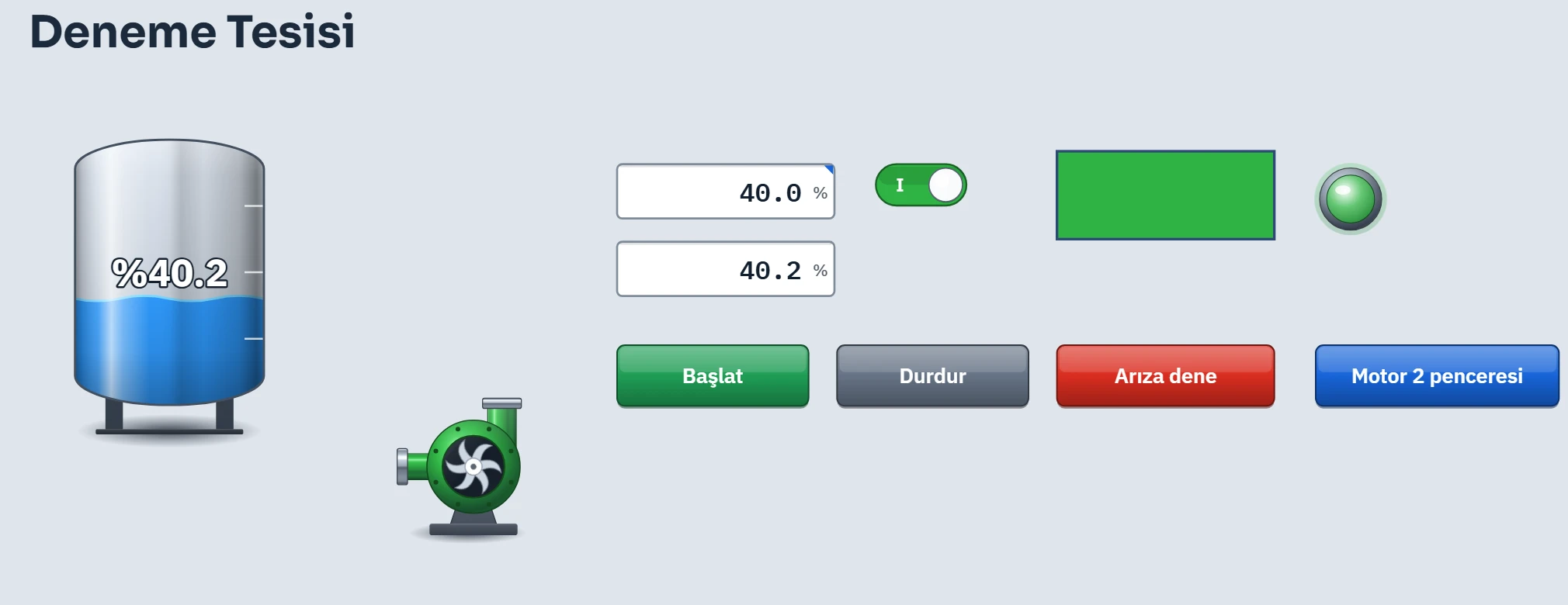

Live, bağlı tag'in değeri değiştikçe nesneyi yeniden çizer. Aşağıdaki şekilde Başlat düğmesi pompa bitini 1 yapmıştır: pompa yeşil ve dönüyor, tank seviyesi simülatörden gelen değere göre doluyor.
Nesne görünümü: Gerçekçi ve Klasik
2B ekipman çizimleri varsayılan olarak Gerçekçi görünümle (ışık alan, hacimli, zemine oturan) çizilir. Klasik düz çizimdir; ışık ve gölge yoktur. Ayar proje düzeyinde Live Ayarları bölümünün Nesne Görünümü kartındaki 2B nesne görünümündedir; bir sayfa için ayrı seçmek istiyorsanız sayfa özelliklerinde Tasarımlar sınıfındaki 2B nesne görünümü alanını kullanın. Ekipman olmayan nesneler (şekiller, elemanlar, kontroller) her zaman düz çizilir.
3B sayfalarda aynı ekipmanın Standart ve Gerçekçi iki modeli vardır; ayrıntı için 3B sayfalar konusuna bakın.
