Araç kutusu ve nesne kütüphanesi
Sayfaya konabilecek 2B nesnelerin gruplandığı Araç kutusu: grupları açıp kapatma, arama, nesne seçme, varsayılan boyutlar ve nesne aileleri.
Araç kutusu nedir

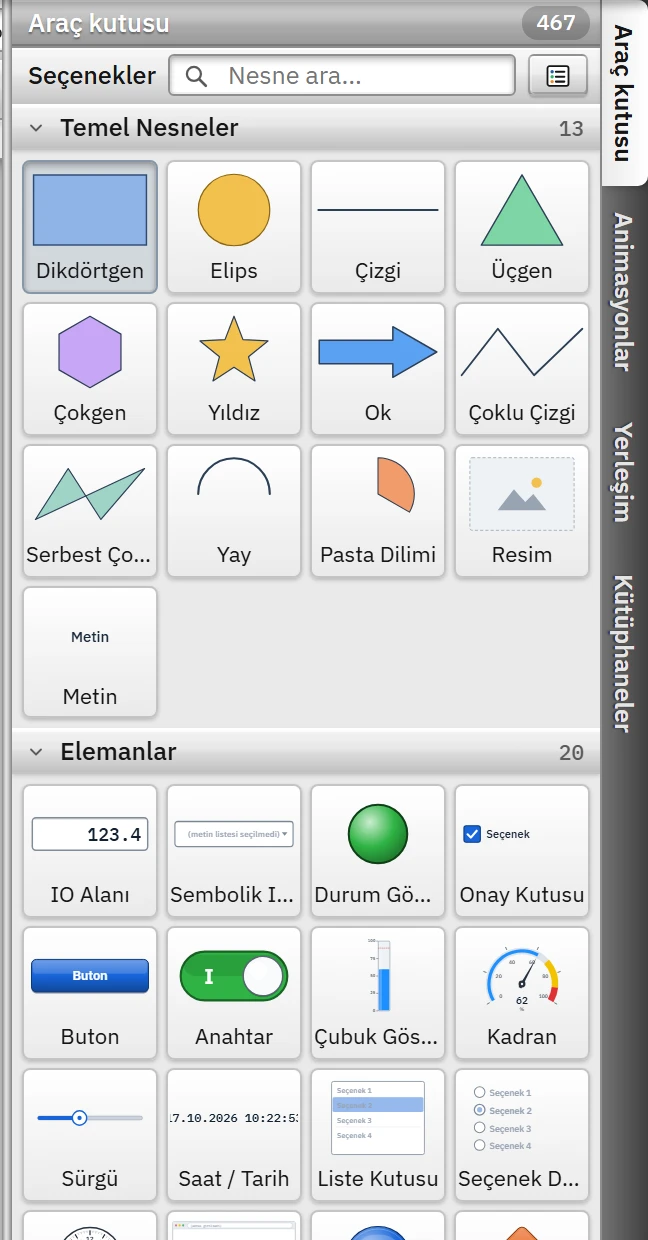

Sayfa editörünün sağındaki Araç kutusu kartı, 2B sayfaya konabilen bütün nesneleri gruplar hâlinde gösterir. Her nesnenin küçük resmi, nesnenin çizim motoruyla çizilir; yani sayfada göreceğiniz görünümün aynısıdır. Nesne ekleme yöntemleri (tıklayıp çizme, sürükleme, Ekle menüsü) 2B sayfa editörü konusunda anlatılır; burada kutunun kendisi ele alınır. Her nesnenin tam listesi için Nesne kataloğu'na bakın.
12345- Arama kutusu — nesne adına ya da grup adına göre süzer.
- Görünüm — büyük simgeler / liste.
- Grup başlığı — tıklayınca grubu açar / kapatır; sağdaki sayı nesne adedidir.
- Seçili araç — tuvale tıklayın ya da sürükleyin; Esc bırakır.
- Toplam — bu sayfada görünen nesne adedi.
Grupları gezme
- Grup başlığına tıklayınca grup açılır / kapanır. Başlıktaki sayı, grubun nesne adedidir. Kartın üstündeki sayı, bu sayfada görünen toplam nesne adedidir.
- Kutu ilk kurulduğunda yalnızca ilk üç grup (Temel Nesneler, Elemanlar, Kontroller) açıktır; diğerleri kapalı gelir. İlk üç grubun açık / kapalı durumu bu bilgisayarda hatırlanır; diğer gruplar Studio her başladığında kapalı gelir.
- Seçenekler satırındaki liste düğmesi görünümü büyük simgeler ile liste arasında değiştirir.
- Bir nesneye tıklayınca nesne çizim aracı olur ve tuvalin üstünde ipucu çıkar (Pompa: tuvale tıklayın ya da sürükleyerek boyut verin). Aynı nesneye yeniden tıklamak ya da Esc aracı bırakır.
- Nesnenin üstüne gelince tam adı ipucu olarak görünür; uzun adlar tile içinde kısalır.
- Sağ tık: Sayfaya ekle (ortaya) nesneyi görünen alanın ortasına koyar; Çizim aracı olarak seç tıklamayla aynıdır.
Arama

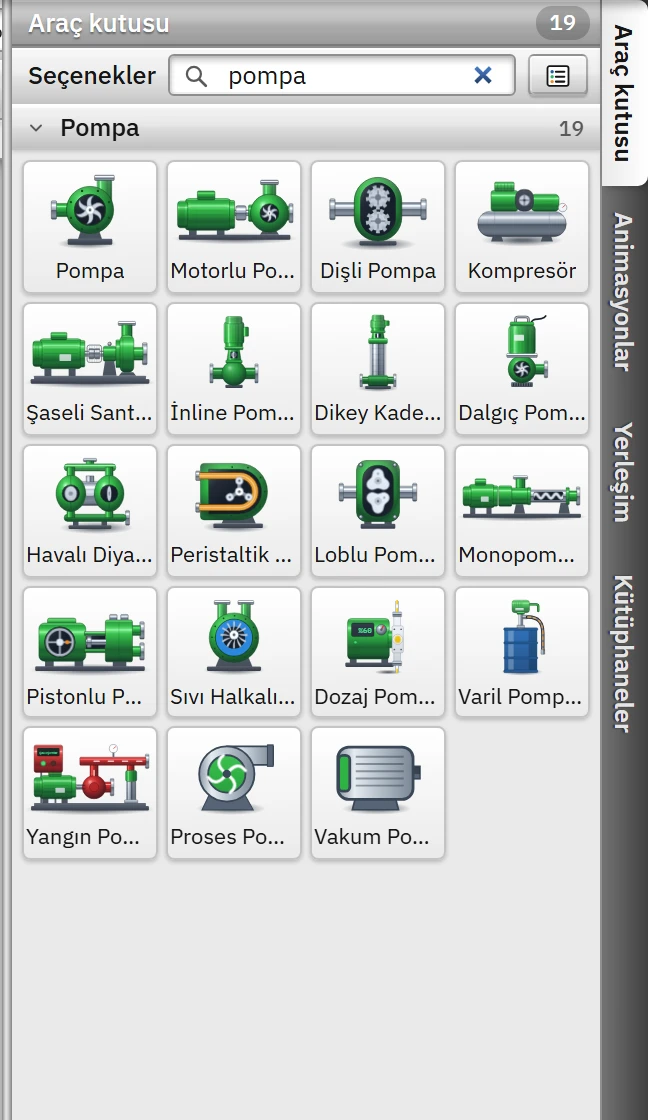

Kartın üstündeki Nesne ara... kutusuna yazdıkça yalnızca adında (ya da grup adında) yazdığınız metin geçen nesneler gösterilir. Eşleşmeyen gruplar gizlenir; arama sürerken grupların açık / kapalı durumu yok sayılır, eşleşen herkes görünür. Esc aramayı temizler.
12- Arama — eşleşmeyen gruplar gizlenir; arama sürerken gruplar kapalı olsa da açılır.
- Grup — başlıkta eşleşen nesne adedi.

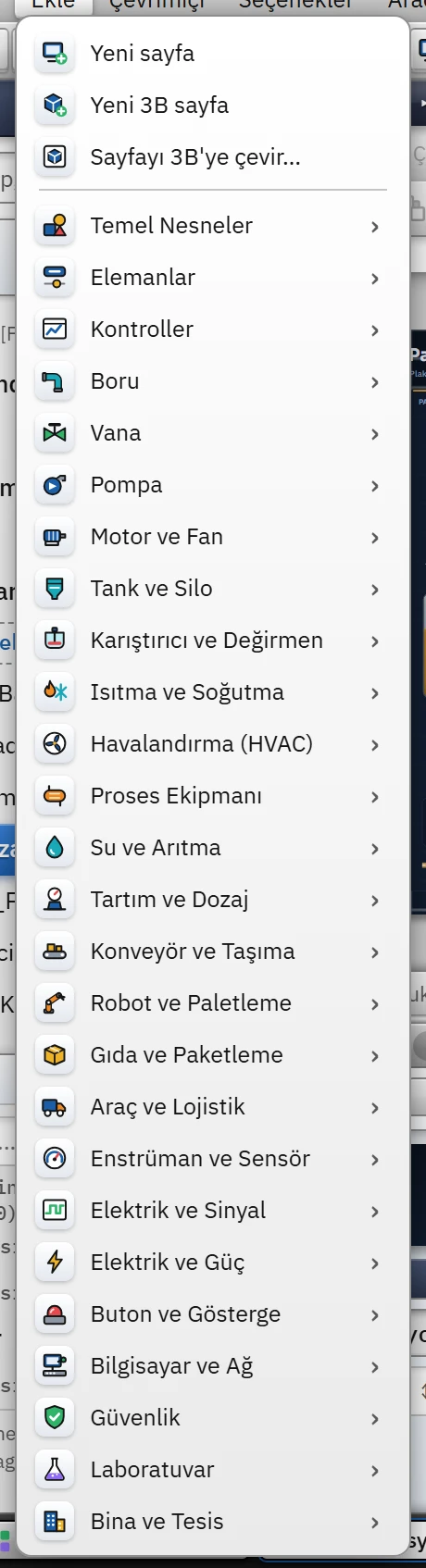

Aynı gruplar Ekle menüsünde de vardır: gruba tıklayınca menü o grubun nesnelerini küçük resimleriyle listeler, nesne seçilince tuvalde çizim aracı olur.
Nesne aileleri
Bu sürümde 2B kütüphanede 488 nesne ve 28 grup vardır. Normal bir sayfada 467 nesne görünür; kalan 21 nesne yalnızca dizayn sayfalarındadır (aşağıya bakın).
| Grup | Nesne | İçerik |
|---|---|---|
| Temel Nesneler | 13 | Dikdörtgen, elips, çizgi, üçgen, çokgen, yıldız, ok, çoklu çizgi, serbest çokgen, yay, pasta dilimi, resim, metin. Tag'e bağlanabilen genel çizim nesneleri. |
| Elemanlar | 20 | Operatörün kullandığı nesneler: IO alanı, düğmeler, anahtarlar, göstergeler, sürgü, liste kutusu … Ayrıntı: Elemanlar. |
| Kontroller | 11 | Sayfa Penceresi, trend, alarm, reçete, rapor, kullanıcı görünümü, PLC bağlantı durumu, IP kamera, menü ve araç çubuğu, olay görünümü. Ayrıntı: Kontroller. |
| Reçete, Rapor | 10, 11 | Yalnızca ilgili dizayn sayfasında görünür (Reçete tanımı, Rapor tanımı). Bu sayfalarda araç kutusunun en üstünde reçete elemanları / rapor alanları döşeme olarak da listelenir. |
| Ekipman grupları | 23 grup | Boru (17), Vana (27), Pompa (19), Motor ve Fan (13), Tank ve Silo (27), Karıştırıcı ve Değirmen (23), Isıtma ve Soğutma (21), HVAC (15), Proses Ekipmanı (14), Su ve Arıtma (11), Tartım ve Dozaj (12), Konveyör ve Taşıma (38), Robot ve Paletleme (11), Gıda ve Paketleme (14), Araç ve Lojistik (27), Enstrüman ve Sensör (23), Elektrik ve Sinyal (5), Elektrik ve Güç (21), Buton ve Gösterge (23), Bilgisayar ve Ağ (24), Güvenlik (11), Laboratuvar (9), Bina ve Tesis (18). Ayrıntı: Proses nesneleri. |
Gruplar araç kutusunda bu sırayla dizilir.
Varsayılan boyutlar
Her nesne türünün kendi varsayılan boyutu vardır; tek tıkla yerleştirilen nesne bu boyutta olur. Örnekler (piksel):
| Nesne | Boyut | Nesne | Boyut |
|---|---|---|---|
| Dikdörtgen | 160 × 100 | Dik Tank | 150 × 230 |
| Elips | 120 × 120 | Boru | 260 × 22 |
| Metin | 160 × 36 | IO Alanı | 130 × 38 |
| Pompa | 120 × 110 | Buton | 150 × 44 |
| Bant Konveyör | 280 × 70 | Sayfa Penceresi | 420 × 280 |
Boyutu yerleştirirken sürükleyerek ya da sonradan Yerleşim sınıfındaki Genişlik ve Yükseklik alanlarından değiştirirsiniz.
Gerçekçi ve klasik görünüm
Ekipman nesneleri iki biçimde çizilebilir: Gerçekçi (ışık alan, hacimli, zemine oturan) ve Klasik (düz). Varsayılan görünüm projenin Live Ayarları bölümündeki Nesne Görünümü kartındandır; bir sayfa için Sayfa özellikleri › Tasarımlar › 2B nesne görünümü ile ayrıca seçilebilir (Sayfa özellikleri). Araç kutusunun küçük resimleri açık sayfanın görünümüyle çizilir.
2B ve 3B kütüphane
3B nesneler 2B Araç kutusunda yoktur. 3B sayfa açıkken sağdaki kart 3B Kütüphane olur ve Ekle menüsü o kütüphanenin gruplarını listeler (3B sayfalar).
Sınırlar ve dikkat edilecekler
- Araç kutusuna kendi nesne tanımınızı ekleyemezsiniz; sık kullandığınız nesne grubunu Kütüphaneler kartına kopya şablonu olarak ekleyebilirsiniz (Katmanlar, nesne listesi ve kütüphane).
- Dizayn sayfalarındaki Reçete ve Rapor nesneleri başka sayfa türünde çalışmaz; Projeyi denetle bunları uyarı olarak bildirir.
