Elemanlar
Değer gösteren ve giren alanlar, düğmeler, anahtarlar, göstergeler, listeler, saat, tarayıcı, PDF ve bilgisayar bilgisi: operatörün PLC ile konuştuğu nesneler. Her elemanın ne yaptığı, hangi özelliğin tag'e bağlandığı ve Live'da nasıl kullanıldığı.
Elemanlar ne içindir

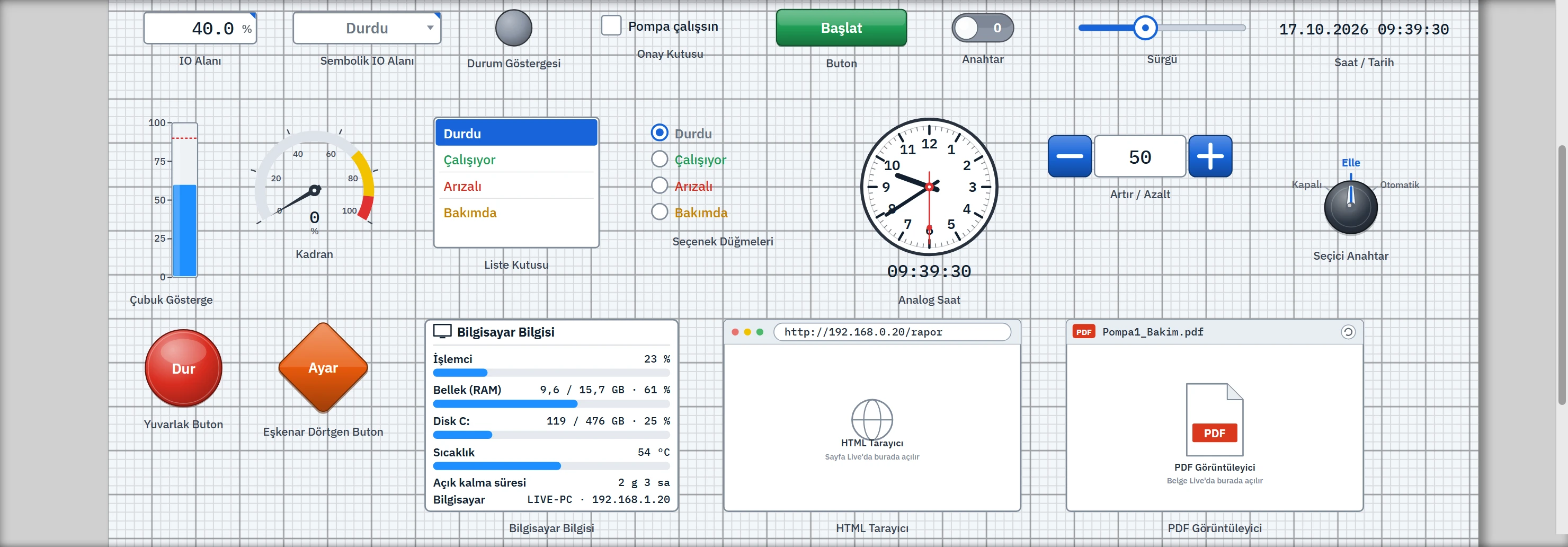

Elemanlar, operatörün ekranda değer okuduğu, değer girdiği ve komut verdiği nesnelerdir. Araç kutusunda Elemanlar grubunda 20 nesne vardır; 3B kütüphanede 10 eleman daha (IO Alanı, Sembolik IO Alanı, Durum Göstergesi, Onay Kutusu, Buton, Anahtar, Kadran, Sürgü, Saat / Tarih, Çubuk Gösterge) 3B karşılıklarıyla yer alır.
Bir elemanı sayfaya koyduktan sonra iki şey yaparsınız: elemanın ana değer özelliğini bir tag'e bağlarsınız (gösteren elemanlarda okunur, giren elemanlarda yazılır) ve gerekirse Olaylar sekmesinden ne yapacağını söylersiniz.
Eleman başvurusu

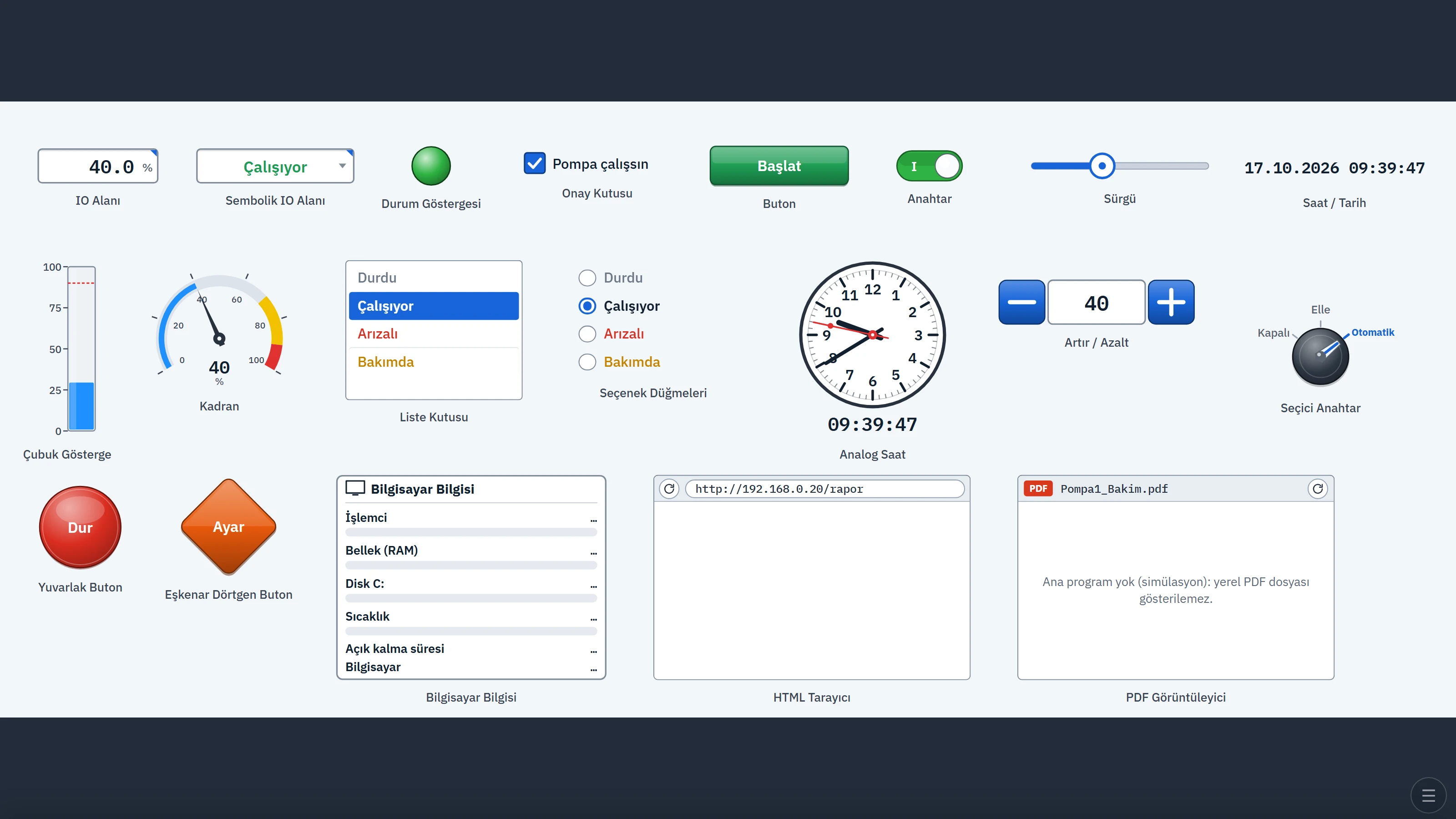

| Eleman | Ne yapar | Live'da operatör |
|---|---|---|
| IO Alanı | Bağlı tag'in değerini yazar. Mod: Çıkış (yalnız gösterir), Giriş (operatör yazar), Giriş / Çıkış. Gösterim biçimi: Ondalık, Onaltılık (16#), İkili (2#), Metin; ayrıca Ondalık basamak ve Birim. | Giriş modundaki alana tıklayınca Yaz / Vazgeç penceresi açılır. |
| Sembolik IO Alanı | Değerin karşılığındaki metni Metin listesinden yazar (listede yoksa ? değer). | Giriş modunda tıklayınca liste düğmeleri açılır; seçilen girdinin değeri tag'e yazılır. |
| Durum Göstergesi | Değer 0, 1, 2, 3 için dört renkten birinde ışık (daire ya da kare) çizer; Grafik listesi seçilirse resim gösterir. | Yalnız gösterir. |
| Onay Kutusu, Anahtar | Bağlı tag'in açık / kapalı durumunu gösterir. | Tıklayınca tag'i tersler. Tag bağlı değilse tıklama bir şey yapmaz. |
| Buton, Yuvarlak Buton, Eşkenar Dörtgen Buton | Üç biçim, aynı özellikler: Metin, yazı, Düğme rengi (tag'e bağlanabilir). Ne yapacağı Olaylar sekmesinden verilir. | Olayları çalıştırır; basılıyken basılı görünür. |
| Çubuk Gösterge, Kadran | Değeri Ölçek en az – Ölçek en çok aralığında çizer. Çubukta Alarm sınırı aşılınca çubuk Alarm rengine döner; kadranda Uyarı sınırı sarı, Alarm sınırı kırmızı bant çizer. | Yalnız gösterir. Çubuk yüksekliği genişliğinden büyükse dikey, değilse yatay çizilir. |
| Sürgü | Aralıkta kayan bir değer çubuğu. | Sürükleyince değer yazılır (0,1 hassasiyetle); odaktayken ok tuşları aralığın %1'i kadar değiştirir. |
| Artır / Azalt | [ – ] değer [ + ]. Adım, Ölçek en az ve Ölçek en çok ile çalışır. | Her basış bir adım değiştirir, basılı tutunca tekrarlar; sınırda düğme soluk olur ve yazılmaz. Değere tıklayınca değer penceresi açılır. |
| Seçici Anahtar | 2, 3 ya da 4 konumlu döner anahtar; Konum 0'dan başlar. Her konuma yazı verilir. | Konum yazısına tıklamak o konumu seçer; anahtarın sol / sağ yarısı bir önceki / sonraki konuma geçer. |
| Liste Kutusu, Seçenek Düğmeleri | Metin listesinin girdilerini liste ya da radyo düğmesi olarak gösterir; seçili satır tag değerinden bulunur. | Satır seçince girdinin değeri tag'e yazılır. Tag bağlı değilse seçim yalnız ekranda tutulur. |
| Saat / Tarih, Analog Saat | Bilgisayarın saatini gösterir; Analog Saat isterse bir tag'deki süreyi 12 saatlik kadranda gösterir. | Yalnız gösterir. |
| HTML Tarayıcı | Bir http:// / https:// adresini sayfaya gömer. Güvenlik: Normal, Sıkı, Salt görüntü; Otomatik yenileme (sn). | Adres çubuğundaki yenile düğmesiyle yenilenir. |
| PDF Görüntüleyici | Live bilgisayarındaki bir klasörden PDF'i ya da bir web adresindeki PDF'i gösterir (Açılış sayfası, Yakınlaştırma). | Tarayıcının PDF araç çubuğuyla sayfa gezinir, yazdırır. |
| Bilgisayar Bilgisi | Live bilgisayarının işlemci, bellek, disk, sıcaklık, açık kalma süresi, ad / IP ve Live bellek bilgisini Çubuklu liste ya da Halka göstergeler olarak gösterir. | Yalnız gösterir; değerler ana programdan 2 saniyede bir gelir. |
Tag bağlama

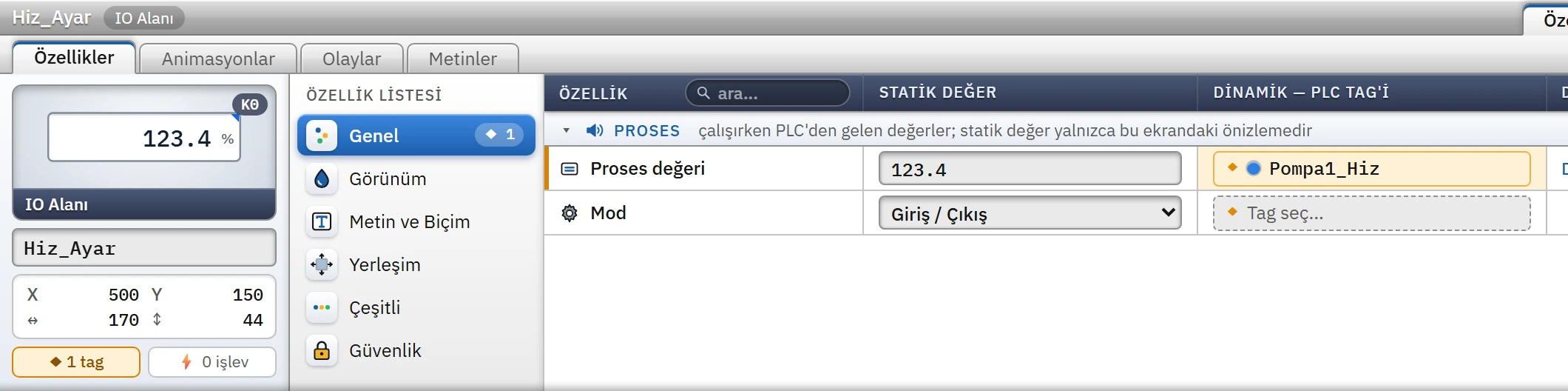

Elemanın Denetçi'sinde Genel sınıfındaki Proses grubu, çalışırken PLC'den gelen değerleri toplar: Statik değer yalnızca Studio'daki önizlemedir, Dinamik — PLC tag'i sütunundaki Tag seç... düğmesi değeri bir tag'e bağlar. Bağlama kuralları için Dinamikleştirme konusuna bakın.
12345- Sekmeler — Özellikler, Animasyonlar, Olaylar, Metinler.
- Özellik listesi — sınıflar: Genel, Görünüm, Metin ve Biçim …
- Statik değer — Studio'daki önizleme değeri.
- Dinamik — PLC tag'i — Live'da değeri bu tag sürer.
- Mod — Çıkış, Giriş ya da Giriş / Çıkış.
Live'da çalışma

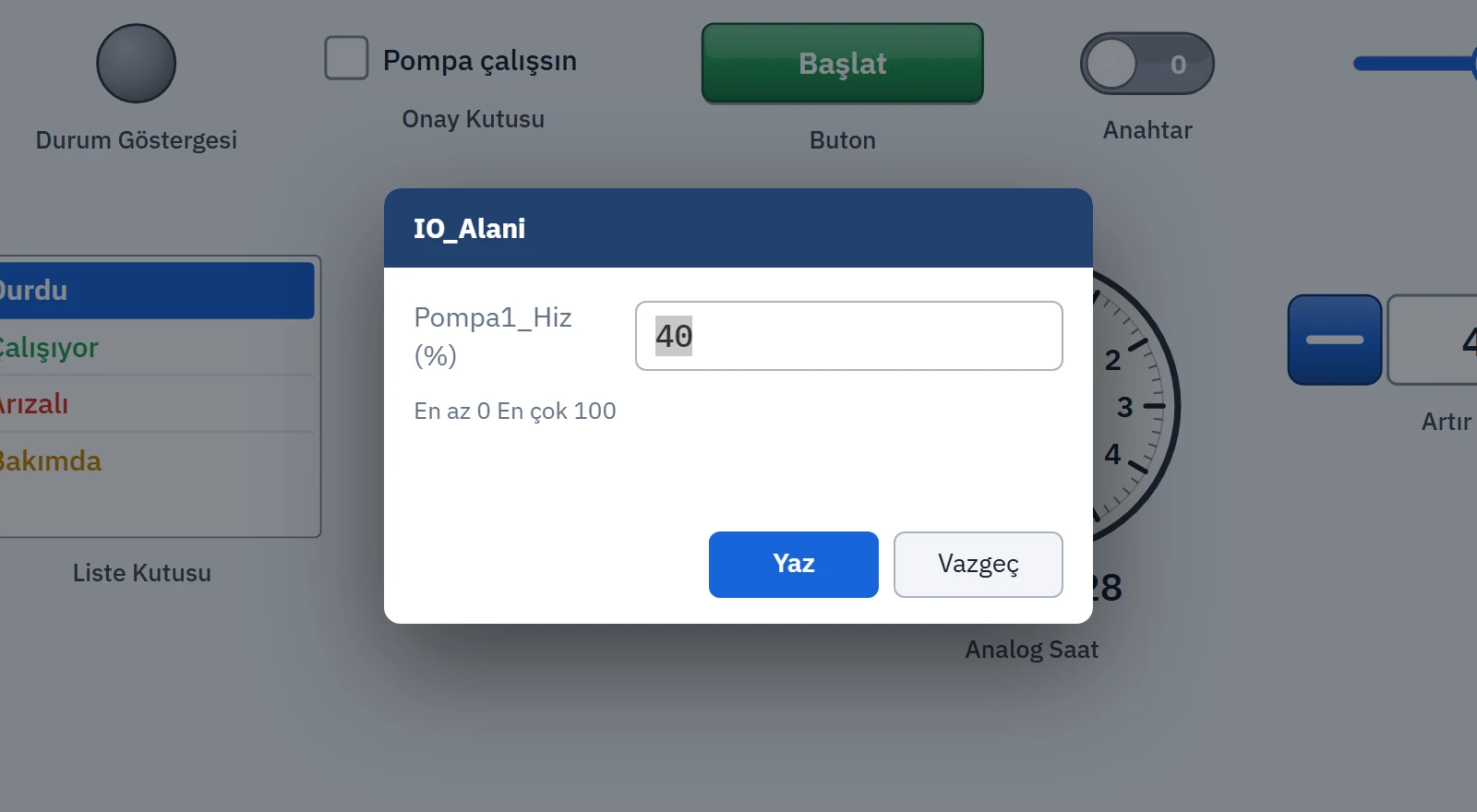

Bir IO Alanı'na tıklayınca değer penceresi açılır. Pencere tag'in adını, varsa birimi ve tag'in alt / üst sınırını gösterir. 16# ile onaltılık, 2# ile ikili sayı yazabilirsiniz. Sınır dışı değer yazılmaz, pencerede hata iletisi çıkar.
Bağlı tag'in kalitesi kötüyse (değer okunamıyorsa) ve tag için yedek değer tanımlı değilse IO Alanı sayı yerine #### yazar (Ölçekleme ve Kalite). Operatör girişi için yetki ve Kumanda edilebilir ayarları Güvenlik sınıfından verilir; kumanda kapalı sayfalarda ve TV'de hiçbir eleman yazmaz. Klavye kullanımı için nesneler Tab ile gezilir, odaktaki düğmeyi Enter ya da Boşluk çalıştırır.
Olay örneği: Başlat düğmesi

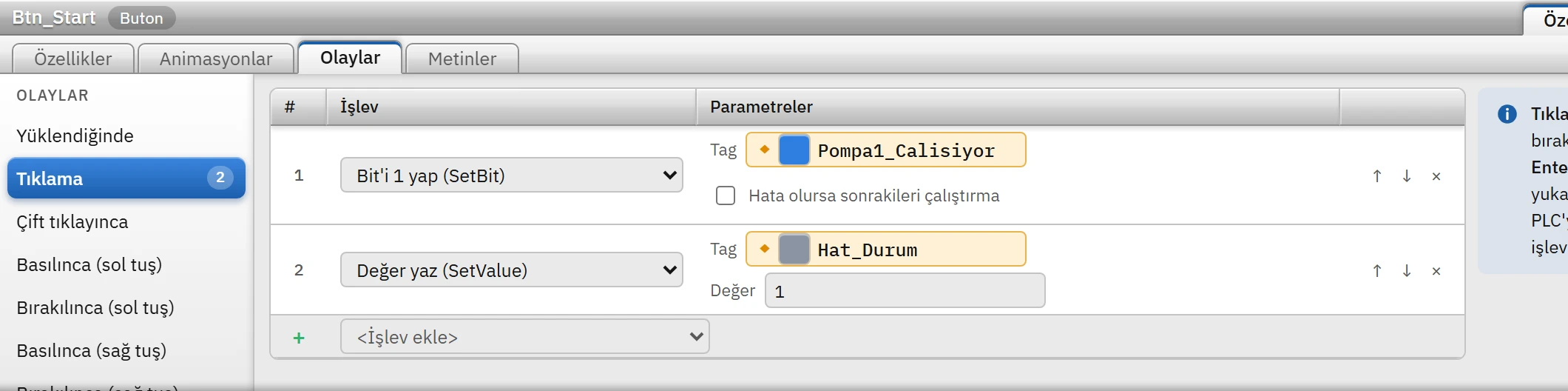

Butonun ne yapacağını Olaylar sekmesindeki işlev listesi belirler. Aşağıdaki düğme tıklanınca iki işlevi sırayla çalıştırır: önce Pompa1_Calisiyor bitini 1 yapar, bitince Hat_Durum'a 1 yazar.
Olay türleri ve işlev listesi Olaylar konusunda anlatılır.
