Sayfayı 3B'ye çevir

5 dk okumaSayfalar ve nesneler

Hazır bir 2B sayfayı 3B kütüphanedeki karşılıklarıyla yeni bir 3B sayfaya çevirir: Profesyonel kip süreç şemasından tesis kurar, Birebir kip her nesneyi aynı yerde 3B'ye koyar. 2B sayfa değişmez.

Ne işe yarar

Elinizde süreç şeması ya da pano olarak çizilmiş bir 2B sayfa varsa tüm nesneleri 3B'de baştan koymanız gerekmez. Sayfayı 3B'ye çevir, 2B sayfanın nesnelerini 3B kütüphanedeki karşılıklarıyla yeni bir 3B sayfaya yerleştirir. 2B sayfa değişmez; sonuç <sayfa adı>_3B adlı ayrı bir sayfadır. Sonra 3B editörde elle düzeltirsiniz.

Çevirme adımları

Sayfayı açın.
Çevirmek istediğiniz 2B sayfayı açın ya da proje gezgininde / sekmede sayfaya sağ tıklayın.
Komutu seçin.
Ekle›Sayfayı 3B'ye çevir… ya da sağ tık menüsündeki Sayfayı 3B'ye çevir…. Sayfa 3B ya da reçete / rapor dizayn sayfasıysa komut çalışmaz; nesnesiz sayfada Sayfada çevrilecek nesne yok uyarısı çıkar.
Çeviri türünü seçin.
Çeviri türü: Profesyonel: tesis kur (ekipman + borulama + göstergeler) ya da Birebir: her nesne olduğu gibi. Özet satırları türe göre yeniden yazılır (aşağıdaki şekiller).
Karşılığı olmayan nesneleri ele alın.
3B kütüphanede karşılığı bulunmayan nesne tipleri tabloda listelenir. Her tip için İşlem seçin: Atla (varsayılan; nesne konmaz, sonuç raporunda adı ve nedeniyle yazılır) ya da Yer tutucu kutu (2B ölçüsünde, adını koruyan 0,6 m yüksekliğinde düz gri kutu; bağlama ve olay taşınmaz). Bir tip için yakın bir 3B nesne önerisi varsa Yakın karşılığı kullan seçeneği de çıkar; mevcut sürümde hiçbir tip için öneri yoktur.
Ayarları gözden geçirin.
Yeni sayfa adı varsayılan olarak <ad>_3B'dir (varsa sayıyla benzersiz kılınır). Ölçek (piksel / metre) 2B konumların zemin planına nasıl dönüştürüleceğini belirler; başlangıç değeri sayfadaki ekipmandan hesaplanır (40 – 250). Taşınacaklar: Tag bağlamaları ve olaylar; yalnız Profesyonel türde ayrıca Göstergeler (IO alanı, halka gösterge, lamba) ve Tesis donatımı (zemin alanı, çit, aydınlatma, hazır bakışlar).
Onaylayın.
Onayla ve çevir'e basın. Yeni 3B sayfa oluşur, açılır ve Dönüştürme Tamamlandı penceresi sonucu özetler. Ctrl+Z dönüşümü tek adımda geri alır.

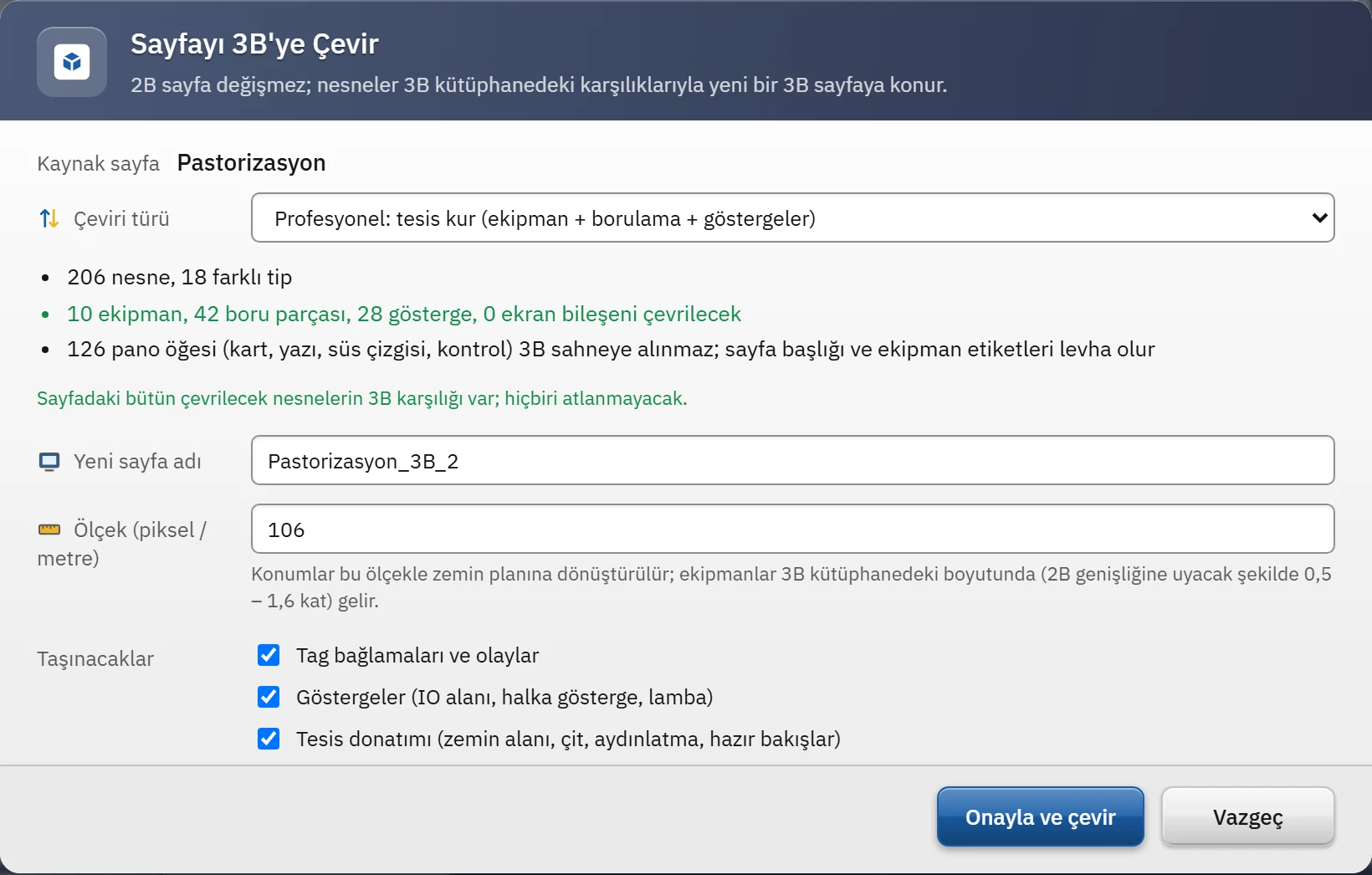

Pencere, Profesyonel türde: kaç nesnenin çevrileceği, kaçının sahneye alınmayacağı, ölçek ve taşınacaklar.

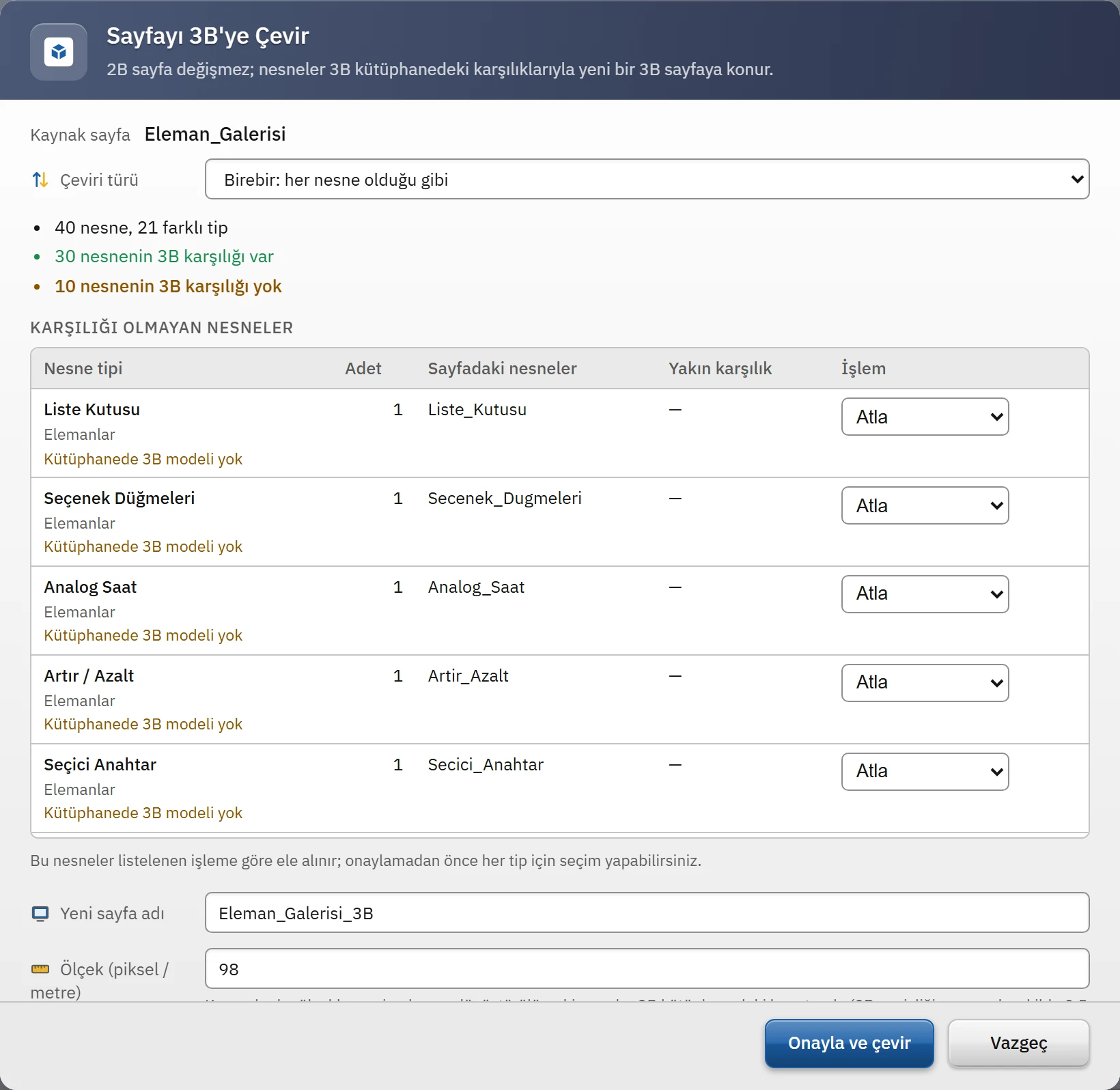

Birebir türde Eleman_Galerisi örneği: Liste Kutusu, Seçenek Düğmeleri, Analog Saat, Artır / Azalt ve Seçici Anahtar'ın 3B karşılığı yok.

Profesyonel kip

Profesyonel kip 2B sayfayı bir pano ve süreç şeması olarak okur ve şemadan bir tesis kurar. Nesneler role göre ele alınır:

Rol	Ne olur
Ekipman	Tank, pompa, vana, mikser gibi nesneler 3B kütüphanedeki gerçek boyutuyla gelir (2B genişliğine uyacak şekilde 0,5 – 1,6 kat ölçeklenir) ve (x, y) konumu zeminde (x, z) olur.
Boru	Boru, dirsek, T ve artı parçaları 3B boru parçalarına çevrilir; serbest uçlar en yakın ekipmanın ayak izine kadar uzatılır ya da kısaltılır; hat üstündeki vana ve pompa hat eksenine oturur.
Gösterge	IO alanı, halka gösterge, lamba gibi göstergeler tag adı ya da ortak önekle ilgili ekipmana bağlanır ve ekipmanın önünde direkli levha olarak sıralanır; bağlanamayanlar tesisin önündeki bilgi sırasında toplanır.
Levha	Sayfa başlığı ve ekipman etiketleri (`TK-201` gibi) 3B levha olur.
Sahneye alınmayanlar	Kart, panel ve şekil, kartın içindeki yazı, süs çizgisi ve kontroller (düğme, menü, liste, reçete / rapor bileşenleri) sahneye konmaz; sonuç raporunda sayıları yazılır.
Tesis donatımı	Zemin alanı (beton, sarı kenar), çit, dört aydınlatma direği ve üç hazır bakış (Genel, Üstten, Ön).

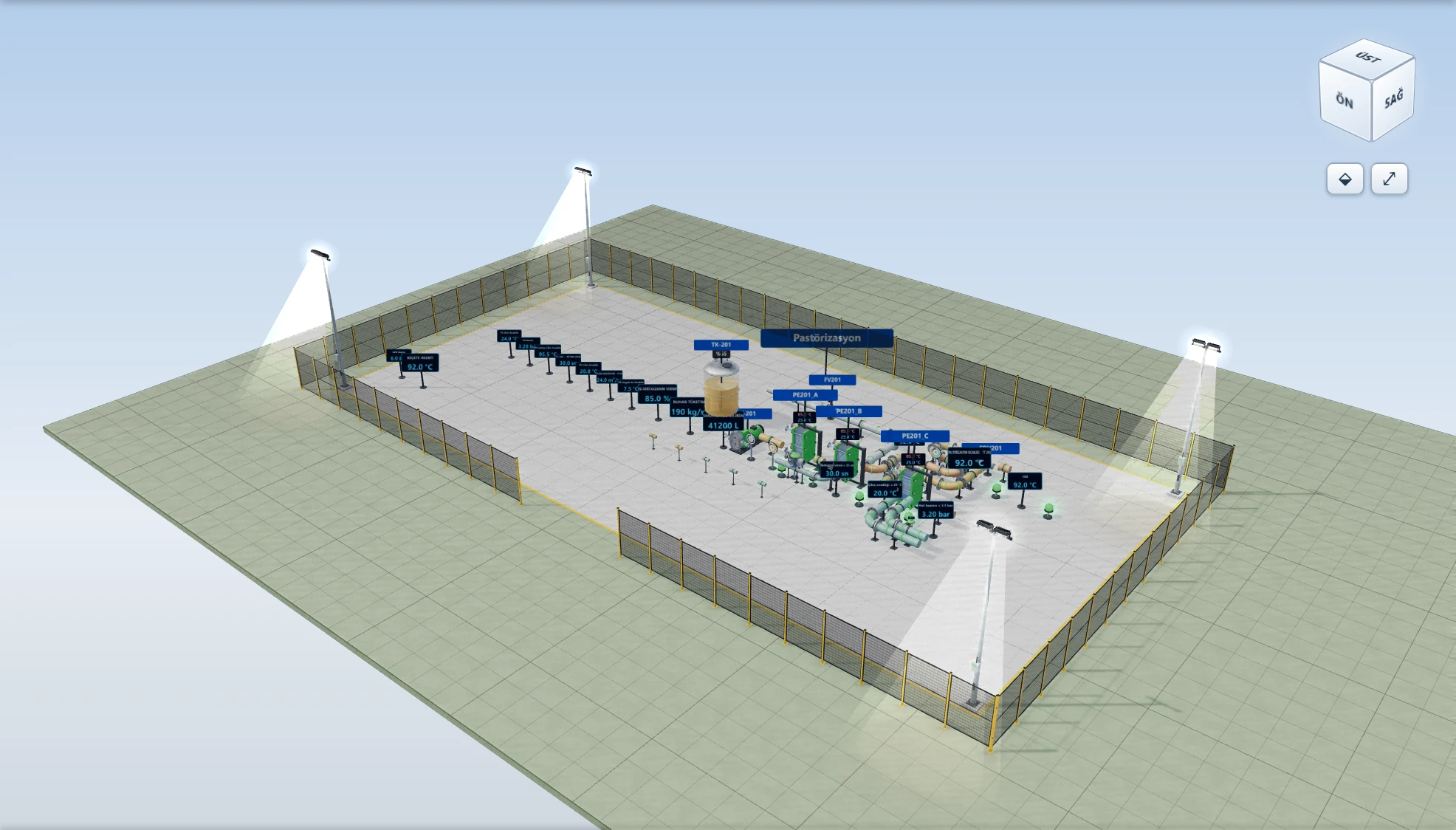

Tanitim_Tesisi'nin Pastorizasyon sayfası Profesyonel kipte çevrildi: ekipman, borulama, göstergeler, çit ve aydınlatma.

Örnek bir çevirinin sonuç penceresi şunu raporlar: 76 nesne çevrildi; 38 boru parçasının 12 serbest ucu ekipmana bağlandı, 3 ekipman hat üzerine oturtuldu; 26 gösterge ekipmanın önüne, 2 nesne bilgi sırasına konuldu; 8 levha ve 10 tesis donatısı eklendi; 109 pano öğesi sahneye alınmadı; 78 tag bağlaması taşındı, 2 bağlama taşınamadı. Taşınamayan bağlamalar nesne adı ve özellik adıyla ayrıca listelenir.

Birebir kip

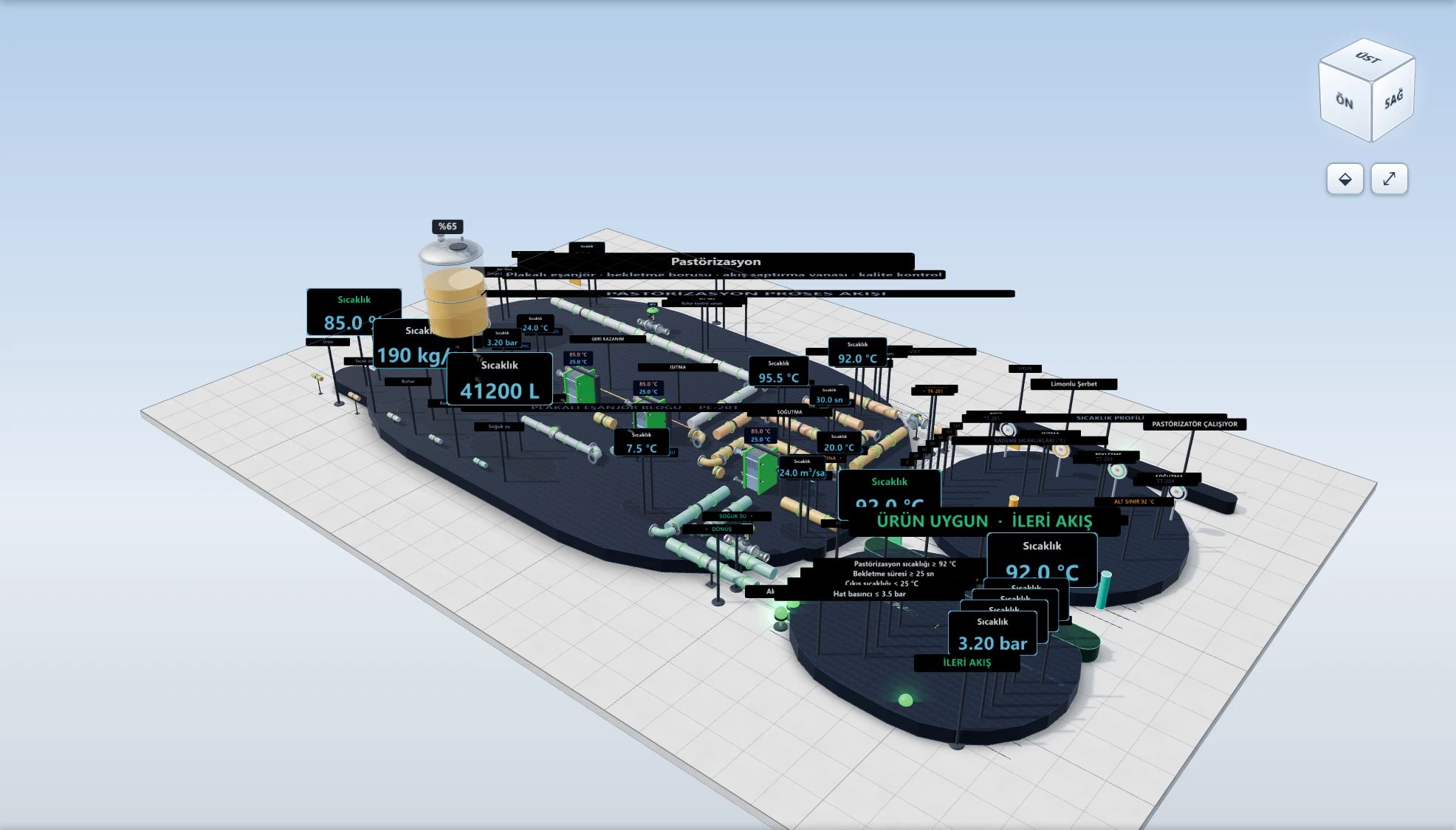

Birebir kip her 2B nesneyi karşılığıyla aynı yerde 3B sayfaya koyar: nesnenin merkezi (x, y) zeminde (x, z) metre olur, yükseklik 0'dır, dönüş açısı aynen taşınır. Ekipmanlar kütüphanedeki gerçek boyutunda gelir; boyutu çizime bağlı nesneler (şekiller, çizgi, boru, konveyör, resim, yazı, bina elemanları) 2B kutularının ölçüsünü alır. Zemin nesnelerin kapladığı alan artı pay olarak kurulur (en az 20 × 14 m). Yalnızca 2B sayfanın zemin planı gibi aktarılması gerektiğinde bu kipi kullanın.

İki kipte ortak kurallar

Eşleme: Önce 3B kütüphanede aynı anahtar (tank → 3b.tank), sonra elle eşleme tablosu, sonra 3B tipin bildirdiği 2B eşi, sonra aynı görünen ad aranır. Hiçbiri yoksa nesnenin karşılığı yoktur.
Karşılığı olmayanlar: Bu sürümde 488 2B nesne tipinden 454'ünün 3B karşılığı vardır. Karşılığı olmayan 34 tipin hepsi arayüz bileşenidir: 21 reçete / rapor dizayn bileşeni, Menü Çubuğu, Araç Çubuğu, Olay Görünümü ve on eleman (Liste Kutusu, Seçenek Düğmeleri, Analog Saat, HTML Tarayıcı, Yuvarlak Buton, Eşkenar Dörtgen Buton, PDF Görüntüleyici, Bilgisayar Bilgisi, Artır / Azalt, Seçici Anahtar). Ekipman, boru, gösterge ve şekil tiplerinin hepsinin karşılığı vardır.
Özellikler: Adı ve türü aynı olan özellikler kopyalanır; adı değişenler eşlenir (örneğin Metin nesnesinin yazi'si 3B levhada metin olur). Akış ve yanma durumları 3B ikizi calisiyor özelliğini taşıyorsa ona taşınır.
Adlar: 3B sayfada nesne adları tekildir; aynı adlı ikinci nesneye _2, _3 … eklenir.
Tag bağlamaları ve olaylar: X bağlaması metreye çevrilir, Y bağlaması Z'ye taşınır; 3B'de karşılığı olmayan özellik ve genişlik / yükseklik bağlamaları taşınmaz, sonuç penceresinde listelenir. Olaylar aynen kopyalanır.
