Animasyonlar

6 dk okumaSayfalar ve nesneler

Animasyonlar sekmesi: nesnenin her özelliğini tag'e bağlama, doğrudan, ölçekli ve aralık tablolu dönüşümler; görünürlük ve hareket animasyonları; Live'da nasıl işledikleri.

Animasyon nasıl çalışır

FabyaVision'da animasyonlar için ayrı bir "animasyon türü" listesi yoktur. Nesnenin her özelliği (renk, metin, görünürlük, konum, boyut, açı, proses değeri …) bir tag'e bağlanabilir; bağlantıdaki dönüşüm, tag değerinin özelliğe nasıl çevrileceğini söyler. Aynı yöntemle tank dolar, boru akar, lamba yanar, bir çubuk uzar, yazı değişir. Bağlama kuralları için önce Dinamikleştirme konusuna bakın; bu konu Animasyonlar sekmesini ve dönüşümleri anlatır.

İstediğiniz etki	Bağlanacak özellik	Dönüşüm
Tank seviyesi, çubuk doluluğu	Nesnenin Seviye (%) gibi proses özelliği; ya da dikdörtgenin Genişlik / Yükseklik özelliği	Doğrudan; PLC değeri %0 – 100 değilse Ölçekle
Pompa, motor, vana durumu; boruda akış; lamba	Çalışıyor, Açık, Akış var, Yanıyor … (Bool)	Doğrudan (isteğe bağlı Ters çevir / bit)
Değere göre renk değişimi	Renk özellikleri (Dolgu rengi, Çizgi rengi, Yazı rengi)	Aralık tablosu
Durum yazısı (ÇALIŞIYOR / DURDU)	Metin özelliği	Aralık tablosu
Göster / gizle, yanıp sönme, saydamlık	Görünür, Yanıp sönme, Opaklık (%)	Doğrudan ya da aralık tablosu
Nesneyi kaydırma, büyütme, döndürme	X konumu, Y konumu, Genişlik, Yükseklik, Açı (°)	Çoğunlukla Ölçekle

Pompanın dönmesi, borudaki akışın hareketi gibi nesneye özgü animasyonlar nesnenin kendi proses özelliğine (Çalışıyor, Akış var) bağlanınca çalışır; nesne türüne göre ayrıntı Proses nesneleri konusundadır.

Animasyonlar sekmesi

Nesneyi seçin ve Denetçi'nin Animasyonlar alt sekmesine geçin (animasyon için tek nesne seçili olmalıdır). Soldaki Animasyon türleri listesi, sağdaki tabloda hangi özelliklerin gösterileceğini belirler.

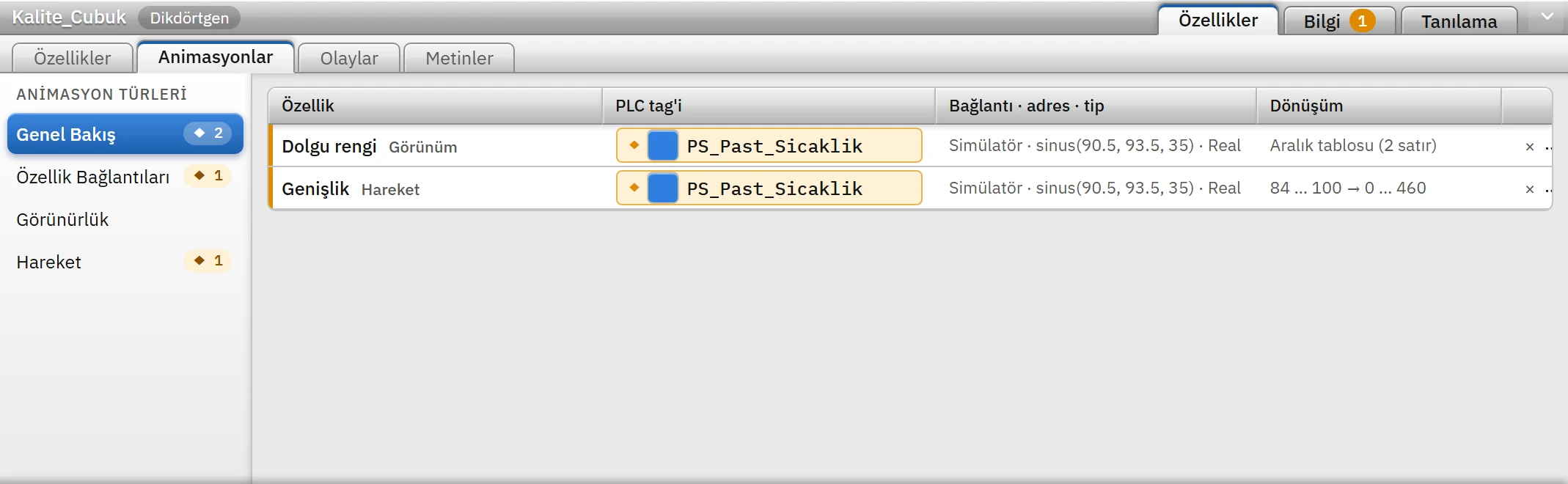

Kalite_Cubuk nesnesinin Genel Bakış'ı: iki bağlantı (aralık tablosu ve ölçekli genişlik).

Genel Bakış: Nesnenin bağlı bütün özelliklerini tek tabloda toplar; yanındaki sayı bağlantı adedidir.
Özellik Bağlantıları: Nesne türünün kendi özellikleri (renkler, çizgi, metin, proses değerleri …).
Görünürlük: Bütün nesnelerde ortak: Görünür, Yanıp sönme, Opaklık (%).
Hareket: Bütün nesnelerde ortak: X konumu, Y konumu, Genişlik, Yükseklik, Açı (°).

Tablonun sütunları: Özellik, PLC tag'ı (tag düğmesi), Bağlantı · adres · tip ve Dönüşüm. Bağlı bir satıra tıklayınca sağda o bağlantının dönüşüm kartı açılır. Aynı sekmeye, Özellikler sekmesindeki dönüşüm özetine ya da editörün sağındaki Animasyonlar görev kartından bir özelliğe tıklayarak da gelinebilir.

Animasyon kurma

Örnek: sıcaklık 92 °C'nin altındaysa çubuk kırmızı, üstündeyse yeşil olsun ve sıcaklığa göre uzasın.

Çubuğu çizin ve seçin
Bir dikdörtgen yerleştirin, Animasyonlar sekmesini açın.
Genişliği tag'e bağlayın
Hareket grubunda Genişlik satırındaki Tag seç...'e tıklayıp sıcaklık tag'ini seçin. Sağdaki kartta Ölçekle'yi açın ve dört değeri yazın: Tag en az 84, Tag en çok 100, Özellik en az 0, Özellik en çok 460. Tag 84 iken genişlik 0, 100 iken 460 piksel olur.
1234

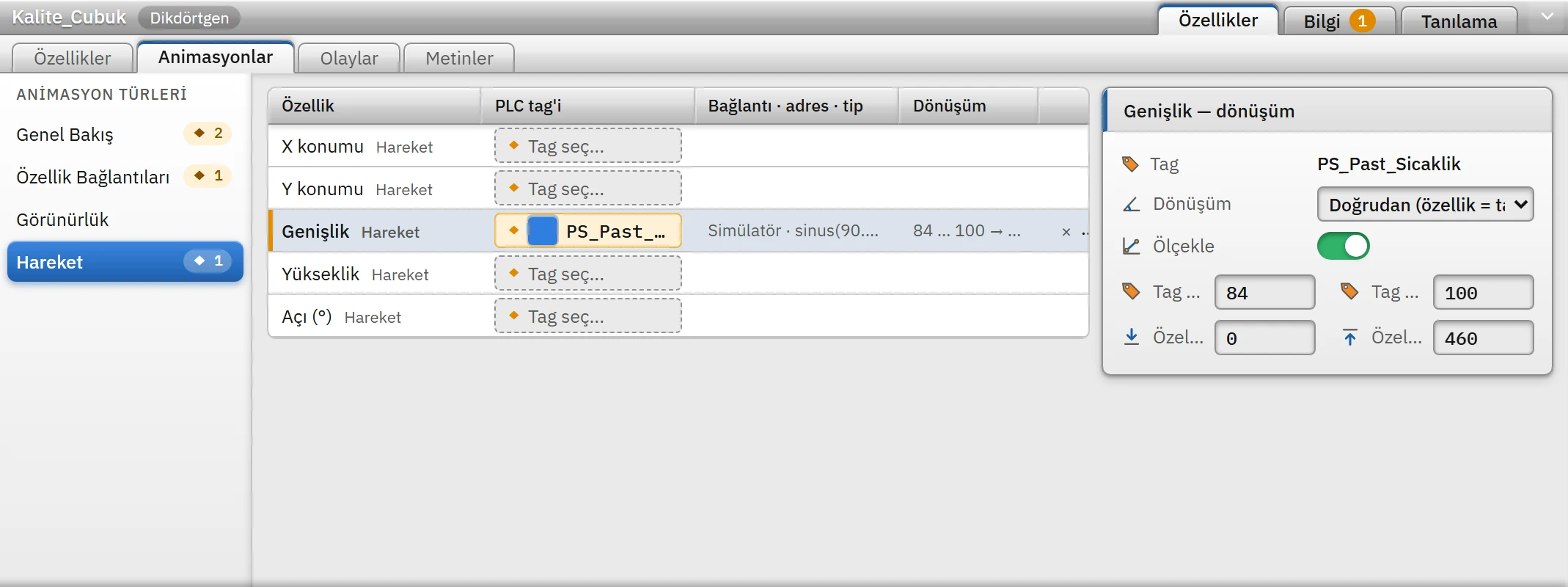

Genişlik özelliğine ölçekleme: 84 – 100 °C aralığı 0 – 460 piksele taşınır.
1. Hareket — X, Y, Genişlik, Yükseklik, Açı.
2. Dönüşüm — Doğrudan ya da Aralık tablosu.
3. Ölçekle — açınca dört sınır değeri çıkar.
4. Tag aralığı → özellik aralığı: 84 – 100 °C, 0 – 460 piksel.
Rengi aralık tablosuyla bağlayın
Özellik Bağlantıları grubunda Dolgu rengi için aynı tag'i seçin, Dönüşüm listesinden Aralık tablosu (değere göre) seçeneğini seçin. + Aralık ekle ile iki satır ekleyin: −1000000 … 91.999 → kırmızı, 92 … 1000000 → yeşil.
123

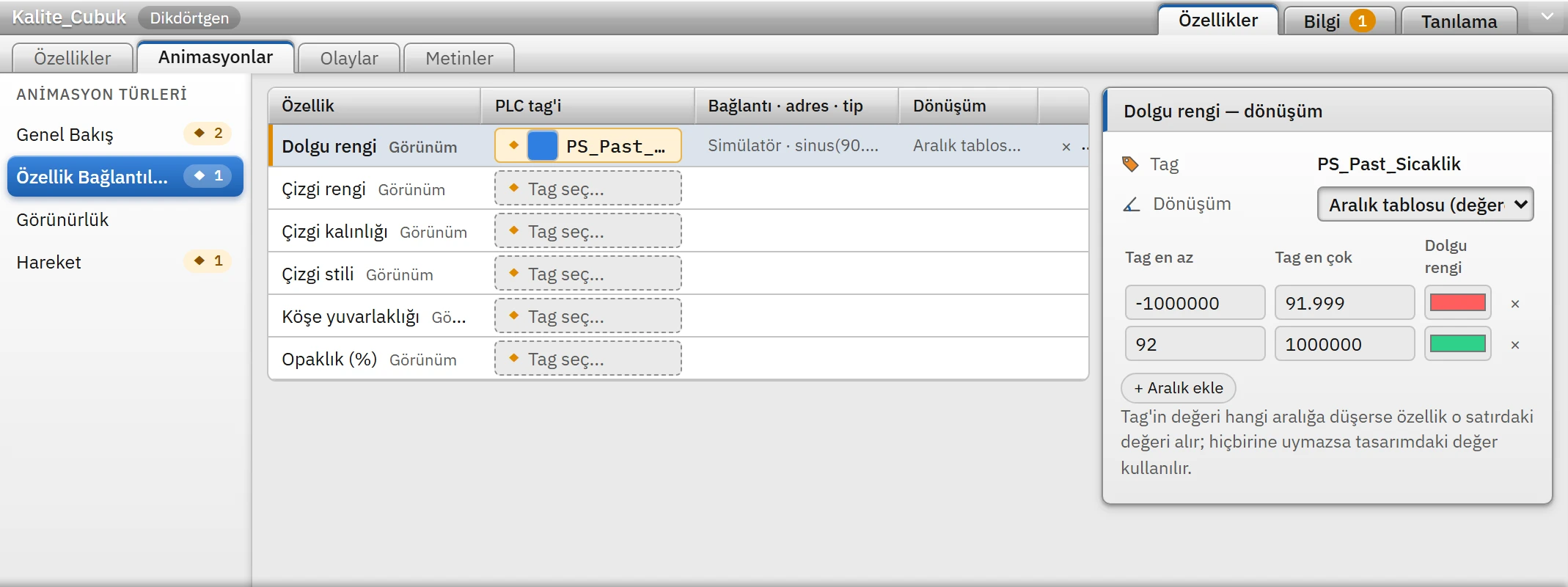

Aralık tablosu: tag değerine göre dolgu rengi.
1. Seçili bağlantı — ayrıntı sağdaki kartta.
2. Aralık — tag en az / en çok (uçlar dahil) ve özelliğin alacağı değer.
3. + Aralık ekle — satırlar yukarıdan aşağı denenir; ilk uyan geçerlidir.
Sınayın
Studio, tag değerlerini üretmez; bağlı özellikler tuvalde statik değeriyle görünür. Etkiyi görmek için Çevrimiçi›Live'ı başlat (F5) deyin; PLC yoksa tag'leri Simülatör bağlantısına bağlayın.

Dönüşümler

Bağlantının dönüşümü Doğrudan ya da Aralık tablosu seçeneğidir. Tag'in tipi özelliğe doğrudan bağlanamıyorsa yalnızca Aralık tablosu seçilebilir.

Dönüşüm	Özellik türü	Ayarlar	Live'daki sonuç
Doğrudan	Açma / kapama	Bit numarası (yalnız tam sayı tag, 0 – 31; boşsa bit yok), Ters çevir	Tag `true` ya da 0'dan farklıysa açık; bit seçiliyse tag'in o biti 1 ise açık; ters çevirmede tersi.
Doğrudan	Sayı	Ölçekle: Tag en az (a), Tag en çok (b), Özellik en az (c), Özellik en çok (d)	Ölçeksiz: tag'in değeri. Ölçekli: `c + (x − a) × (d − c) / (b − a)`. Aralık dışındaki değerler doğrusal olarak uzatılır, sınırlanmaz. `a = b` ise ölçekleme yapılmaz.
Doğrudan	Metin, renk, seçim	—	Tag'in değeri (tipe göre: bkz. Dinamikleştirme).
Aralık tablosu	Hepsi	Satırlar: Tag en az, Tag en çok, özelliğin alacağı değer	Tag'in değeri hangi satırın aralığına (uçlar dahil) düşerse özellik o satırdaki değeri alır. Satırlar yukarıdan aşağı denenir, ilk uyan geçerlidir. Hiçbirine uymazsa tasarımdaki (statik) değer kalır.

Ölçekle açılırken uçlar 0 – 27648 (S7 analog ham aralığı) → özelliğin en az / en çok değeri (yoksa 0 – 100) olarak gelir; kendi değerlerinizi yazın. Aralık tablosunda satır değeri özelliğin türüne göre bir açık / kapalı listesi, renk seçici, sayı kutusu, seçenek listesi ya da metin kutusudur; satır sonundaki × satırı siler. Tag'in en az değeri en çok değerinden büyük girilirse en çok değeri en aza eşitlenir.

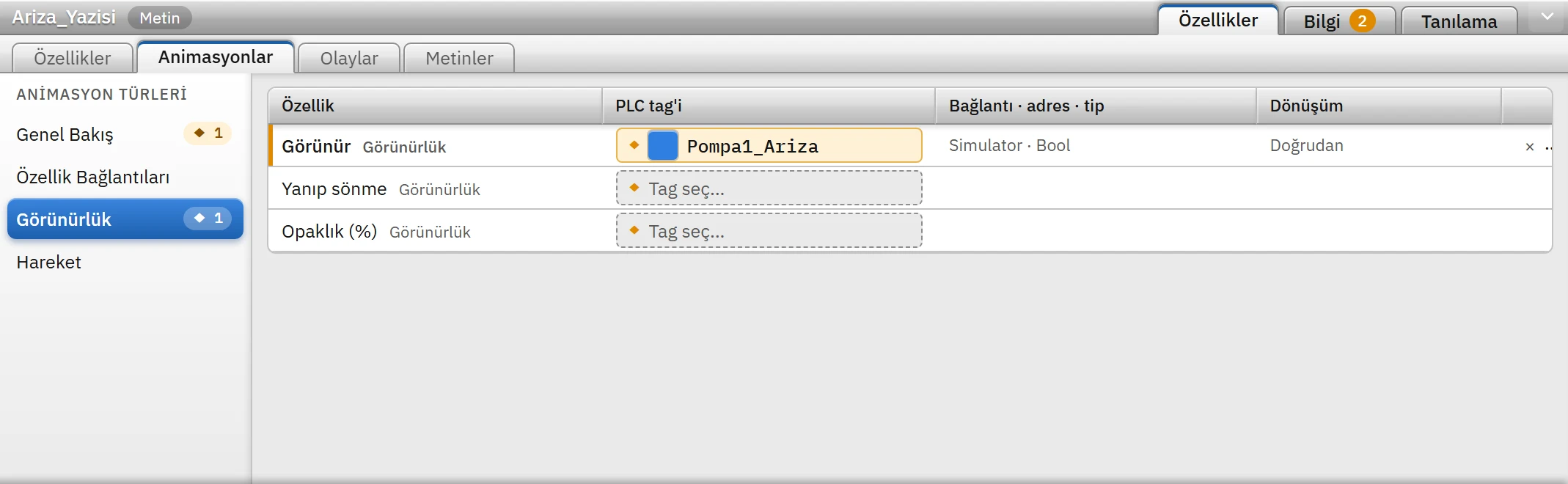

Görünürlük grubu: Ariza_Yazisi nesnesi Pompa1_Ariza tag'i 1 olunca görünür.

Görünürlük ve hareket

Görünür: kapalıyken nesne hiç çizilmez; tıklanamaz ve odak almaz.
Yanıp sönme: açıkken nesne saniyede bir kez söner / yanar (0,5 saniye tam, 0,5 saniye soluk).
Opaklık (%): 0 – 100 (dışı sınırlanır). 100'ün altında nesne saydamlaşır.
X konumu, Y konumu, Genişlik, Yükseklik: tag değeri nesnenin sayfadaki mutlak konumu / boyutu olur (göreli kayma değil). PLC değerini piksele çevirmek için Ölçekle kullanın. Birim sayfa pikselidir.
Açı (°): nesne merkezi etrafında derece cinsinden döner.

Sınırlar ve dikkat edilecekler

Bir özelliğe bir tag bağlanır; iki tag'in birleşimine dayalı animasyon için hesabı PLC'de ya da dahili bir tag'e yazan bir betikte yapın.
Tag'in değeri güvenilir değilse (bağlantı kopuk, değer yok) SVG ile çizilen nesne bütünüyle soluk gri çizilir; bu, nesnenin bağlı bütün özellikleri için geçerlidir (Dinamikleştirme).
Tag'in kendisine ölçekleme tanımlıysa (Ölçekleme ve Kalite) bağlantıdaki ölçek bunun üstüne uygulanır; ikisini birden kullanırsanız sonuç ikisinin bileşimidir.
Projeyi denetle şunları bildirir: silinmiş tag'e bağlantı (hata), tipi uymayan bağlantı (hata), boş aralık tablosu (uyarı: tag değeri özelliği değiştirmez), tag'de olmayan bit numarası (hata).
Animasyon, tag'in değerine bağlıdır; olay (tıklama vb.) tabanlı davranışlar için Olaylar ve işlevler'e bakın.
