Yedekli sunucu çifti

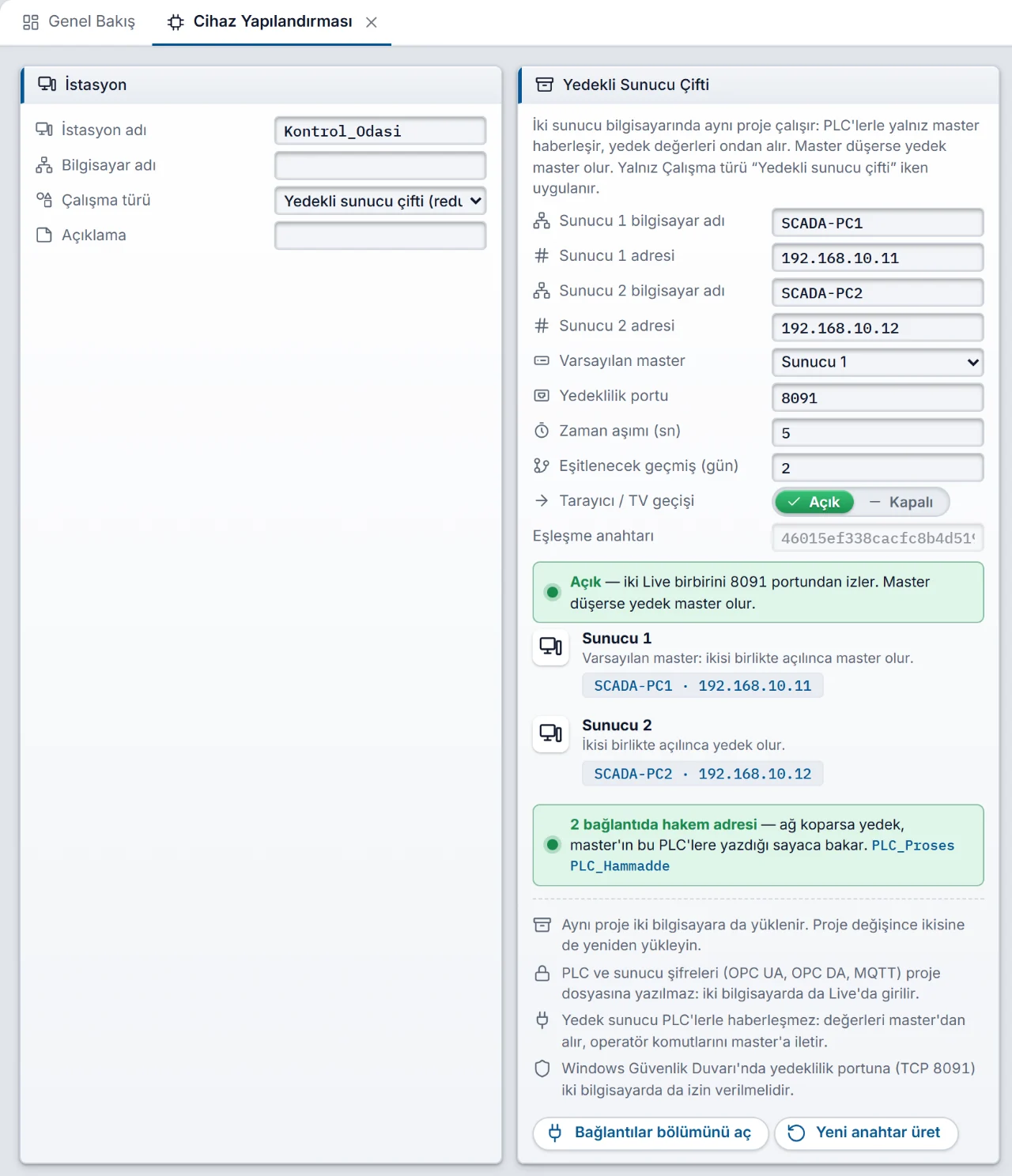

İki bilgisayara aynı proje yüklenir ve ikisinde de Live açılır. Live, Windows bilgisayar adından Sunucu 1 mi Sunucu 2 mi olduğunu anlar. İki Live birbirini yedeklilik portu üzerinden izler.

• Master PLC’lerle haberleşir; alarmları, arşivi, görevleri, betikleri ve raporları çalıştırır.
• Yedek ekranları master’ın değerleriyle gösterir. Operatör yedekte de çalışır: tag yazma, alarm onayı, bastırma ve yorum master’a iletilir.
• Master yanıt vermezse yedek master olur ve PLC haberleşmesini başlatır. Düşen master geri gelince yedek olarak katılır; master’lık kendiliğinden geri alınmaz.

İki bilgisayar arasındaki ağ koparsa her biri ötekini düşmüş sanabilir. Hakem bunu önler. Master, hakem adresi tanımlı her PLC’ye saniyede bir artan bir sayaç yazar. Yedek, master’a ulaşamayınca bu sayaçlara bakar: sayaç artıyorsa master çalışıyordur ve yedek devralmaz; artmıyorsa master olur.

• Hakem adresi PLC programında başka işte kullanılmayan, yazılabilir bir Int olmalıdır, örneğin DB1.DBW0 ya da 40100.
• Giriş ve çıkış alanları, giriş yazmaçları gibi yazılamayan alanlar kabul edilmez.
• En az iki PLC’de tanımlamanız önerilir: biri kapalıyken öteki karar verir.
• Yedek, PLC’lerden yalnız hakem adreslerini okur.

• Açılışta Live öteki sunucuya sorar. Öteki master ise yedek olur. İkisi birlikte açılırsa varsayılan master master olur.
• Yedek, master’dan zaman aşımı boyunca yanıt alamazsa hakemlere bakar ve gerekirse devralır.
• İki sunucu birden master görülürse sonradan master olan geri adım atar.
• Elle devir: master’da sistem menüsünün Yedekli sunucu bölümünde Master’lığı devret… düğmesi vardır; oturum açmak gerekir.

Rol değişince sayfa yeniden yüklenir. Dahili tag değerleri ve alarm durumları yeni master’a taşınır; alarmlar ikinci kez “geldi” yazılmaz. Pencere başlığının sonunda “Master” ya da “Yedek” yazar.

• Değerler master’ın görüntüsünden gelir. Master’dan veri gelmezse sistem menüsünün Yedekli sunucu bölümü “değerler güncel değil” uyarısı verir.
• Alarm tespiti, arşiv kaydı, zamanlanmış görevler, betikler ve rapor kayıtları yalnız master’da çalışır. Yedekte betik çalıştıran bir olay işlevi çalışmaz, bildirim verir.
• Alarm, olay, arşiv ve rapor günlükleri master’dan birkaç saniyede bir eşitlenir; yedek yeniden bağlanınca seçilen gün kadar geçmiş de alınır.
• Tarayıcıdan izleyenler Tarayıcı / TV geçişi açıksa öteki sunucuya geçer ve yeniden giriş yapar.

• Yedekli çift iki sunucudan oluşur. Ayrı istemci istasyonları (sunucu / istemci mimarisi) yoktur; her Live kendi ekranını çalıştırır.
• Güvenlik duvarı kuralı yedeklilik portu için kendiliğinden eklenmez.
• İki Live arasındaki bağlantı düz HTTP’dir ve yalnız özel ağ adreslerinden, eşleşme anahtarıyla kabul edilir. İki sunucuyu kapalı tesis ağında tutun.
• Master’a ulaşılamazken yedekte yazılan günlük satırları yerelde kalır. Ek uygulamalar yedekte de başlar.
• Yedeklilik otomatik testlerle ve aynı bilgisayarda çalışan iki Live ile sınanmıştır. İki ayrı bilgisayarda ve gerçek PLC hakemiyle denemeden devreye almayın.
